B5-40x25 Держатель инструмента VDI радиальный, правый удлиненный

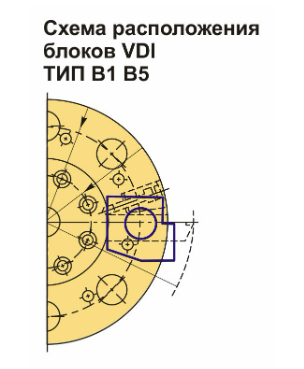

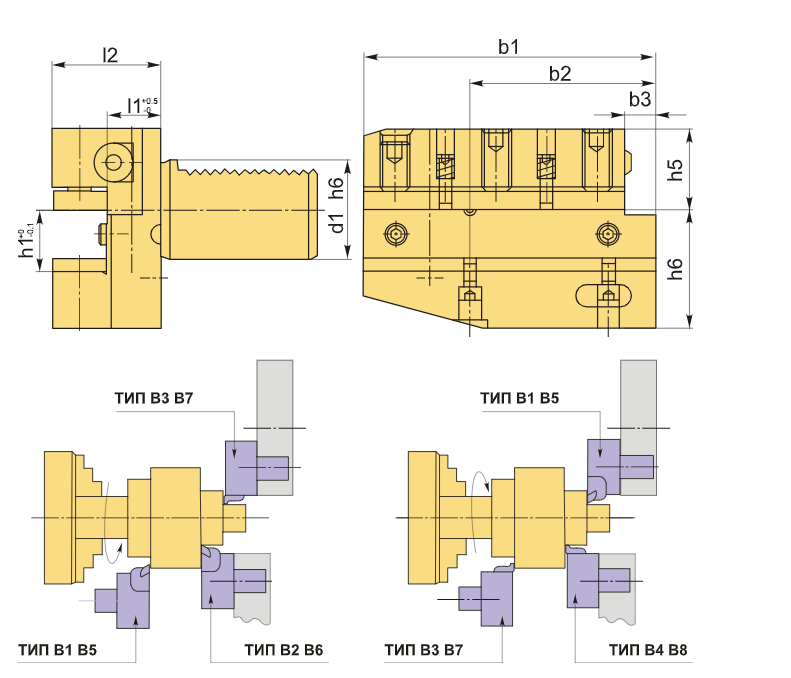

Резцедержатель VDI40 типа B5, правый радиальный, относится к удлиненной серии. Он имеет базовую опорную поверхность, расположенную ниже оси центров (оси вращения шпинделя). Этот держатель подходит для установки в револьверную головку и предназначен как для радиального, так и для продольного наружного точения. Он аналогичен типу B1 по своим функциям и конструкции, однако отличается увеличенной длиной опорной и зажимной поверхности, что способствует повышению жесткости крепления инструмента. Высота держателя составляет 25/20 мм (25 мм без проставки и 20 мм с проставкой).

Инструментальный блок VDI40 типа B5 предназначен для резцов с прямоугольным сечением. Он используется для наружной продольной обработки и торцевого точения. Резец монтируется с пластины вверх, и его опорная поверхность располагается ниже оси центров.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900), который устанавливается в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B5-40×25 Держатель инструмента VDI радиальный, правый удлиненный купить в Екатеринбурге по цене 10055,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
