B5-50x32x55 держатель инструмента VDI BRIGHT-TOOLS

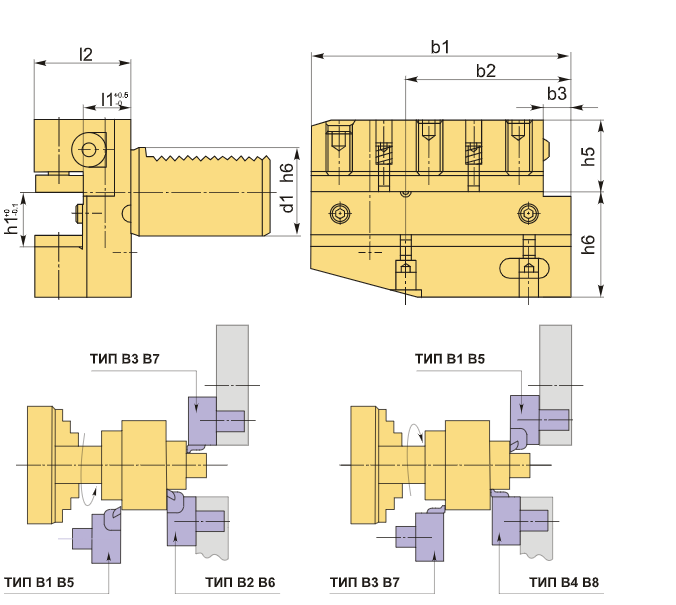

Резцедержатель VDI50 типа B5, радиальный, правый, представляет собой удлинённую серию. Его базовая опорная поверхность расположена ниже оси центров (осе вращения шпинделя), что делает его подходящим для радиального и продольного наружного точения. По своим характеристикам и назначению тип держателя B5 аналогичен типу B1, однако отличается большей длиной опорной и зажимной поверхностей, что обеспечивает более высокую жесткость при закреплении инструмента. Высота h1 составляет 32 мм без проставки и 25 мм с проставкой 25 мм.

Блок VDI60 типа B5 предназначен для резцов с прямоугольным сечением. Данный тип оправок VDI идеально подходит для наружной продольной обработки и торцевого точения. Резец устанавливается так, чтобы его плоскость была направлена вверх, а опорная поверхность располагается ниже оси центров.

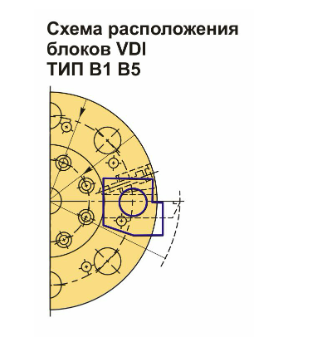

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (по ГОСТ 24900), который вставляется в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное, контролируемое перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

B5-50x32x55 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 18954,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
