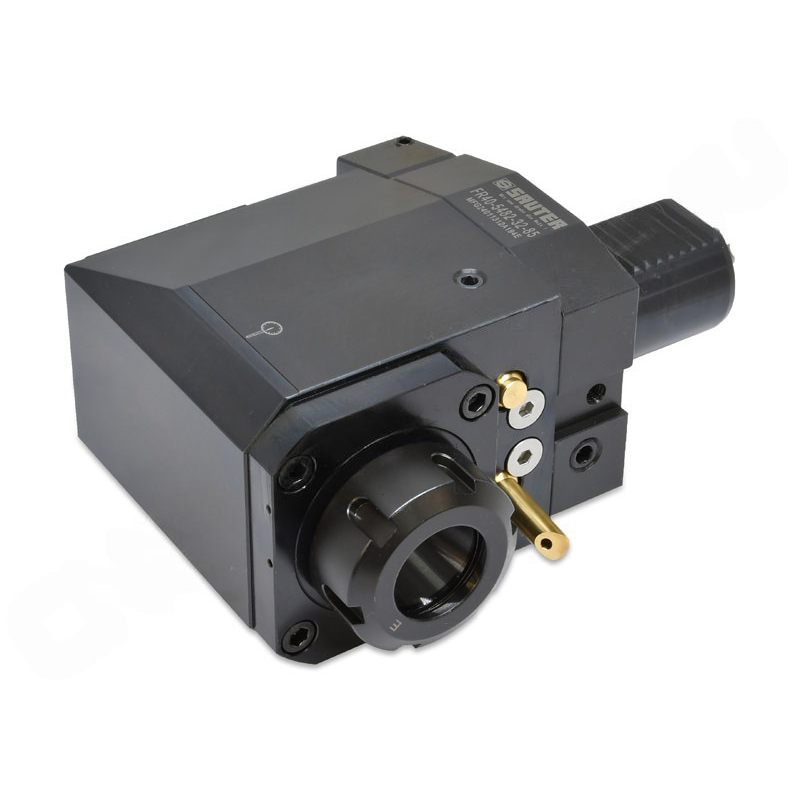

Радиальные (угловые) приводные блоки VDI предназначены для фиксации инструмента и используются в револьверных головках токарных станков с числовым программным управлением (ЧПУ) и обрабатывающих центрах. Они применяют цангу ER32 стандарта DIN 6499 с диапазоном зажима от 2 до 20 мм.
- Внешнее охлаждение.
- Радиальный (угловой) тип.
- Крутящий момент составляет 60 Н·м.
- Поддержка цанг стандарта DIN 6499.
- Максимальная скорость вращения – 5000 об/мин.
- Передаточное число – 1:1.
- Используется муфта DIN 5482 W 16.5х1.1.
- В комплект входят два ключа.
Этот тип инструмента с хвостовиком VDI и муфтой DIN 5482 чаще всего применяется в револьверных головках SAUTER (Германия) и в оборудовании различных европейских и азиатских производителей станков с ЧПУ.
Обратите внимание! Прежде чем совершить покупку, убедитесь в совместимости размера VDI и присоединительной муфты с вашим станком.
VDI40-5482-ER32-90 приводной радиальный (угловой) блок ER32 купить в Екатеринбурге по цене
264186,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

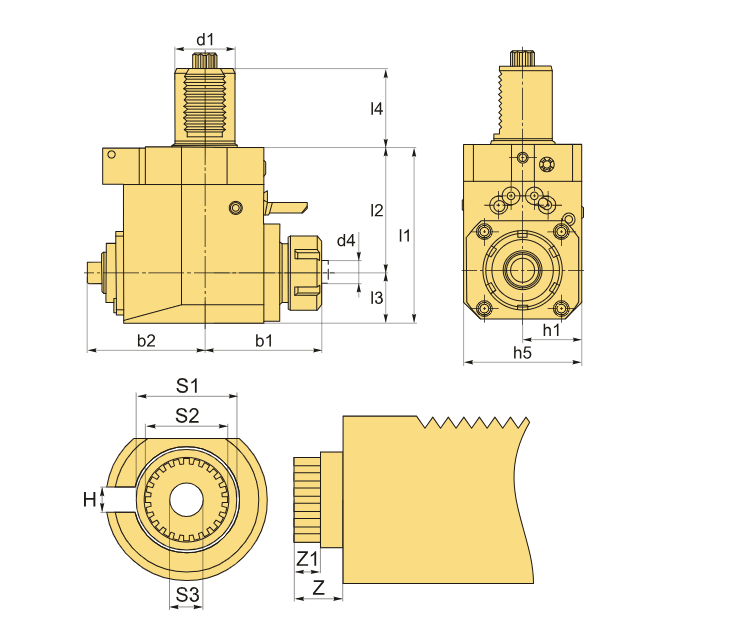

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | VDI-5482-ER-90 |
| Тип держателя | Приводной |
| B1 | 75 мм |
| b2 | 79 мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-20 мм |
| H1 | 40 мм |
| h5 | 80 мм |
| h6 | — мм |
| l1 | 119 мм |
| L2 | 85 мм |
| L3 | 34 мм |
| L4 | 53 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| H | — мм |
| S1 | — мм |
| S2 | 16.5 мм |
| Z | 10 мм |
| Z1 | — мм |
| Вес | 7.500 кг |
