Приводные блоки радиального (углового) типа VDI предназначены для надежного крепления инструмента и используются в револьверных головках токарных станков с ЧПУ и обрабатывающих центрах. В комплект входит цанга ER32 по стандарту DIN 6499 (диапазон 2-20 мм).
Обратите внимание: на товаре имеются мелкие царапины, подробнее можно увидеть на фотографиях.
Прочие характеристики:
- Внешняя подача охлаждающей жидкости.
- Радиальный (угловой) тип.
- Крутящий момент 63 Н·м.
- Совместимость с цангами DIN 6499.
- Максимальная скорость вращения 6000 об/мин.
- Передаточное отношение 1:1.
- Входная мощность составляет 10 кВт.
- Муфта (DIN 5480) W 19.78 (20)x0.8, внутренняя резьба М8.
- В комплект включены 2 ключа.
Данный привод инструментов с хвостовиком VDI и муфтой по стандарту DIN 5480 чаще всего используется на револьверных головках SAUTER (Германия), а также у нескольких других европейских и азиатских производителей токарных станков с ЧПУ.
Важно! Прежде чем совершить покупку, убедитесь, что размеры VDI и параметров муфты совместимы с вашим оборудованием.
VDI40-5480-ER32-90 приводной радиальный (угловой) блок ER32 УЦЕНКА ! купить в Екатеринбурге по цене
211349,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

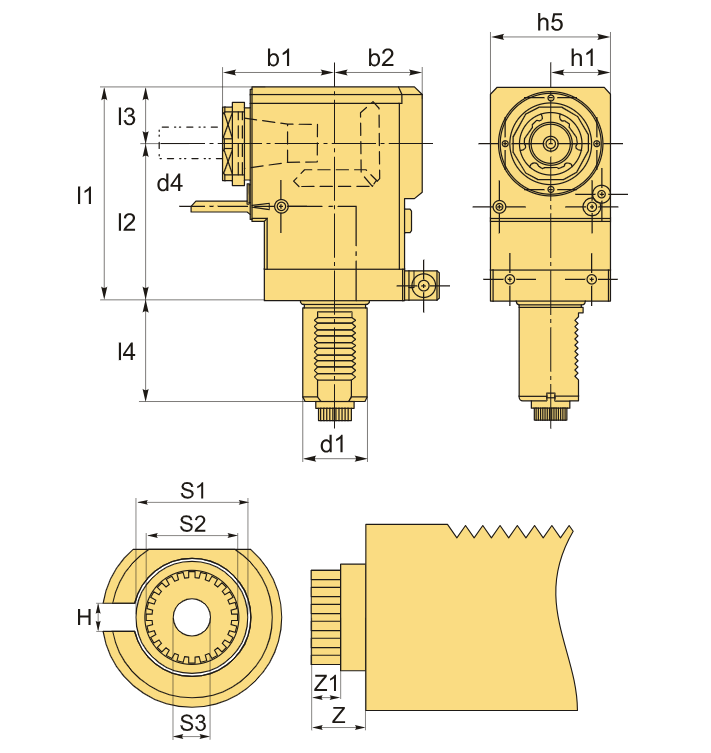

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | VDI-5480-ER-90 |
| Тип держателя | Приводной |
| B1 | 71 мм |
| b2 | 55 мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-20 мм |
| H1 | 38 мм |
| h5 | 76 мм |
| h6 | — мм |
| l1 | 135 мм |
| L2 | 100 мм |
| L3 | 35 мм |
| L4 | 63 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| H | 5.02 мм |
| S1 | 23.8 мм |
| S2 | 19.78 мм |
| S3 | 8.95 мм |
| Z | 8 мм |
| Z1 | 11.64 мм |
| Вес | 8.160 кг |
