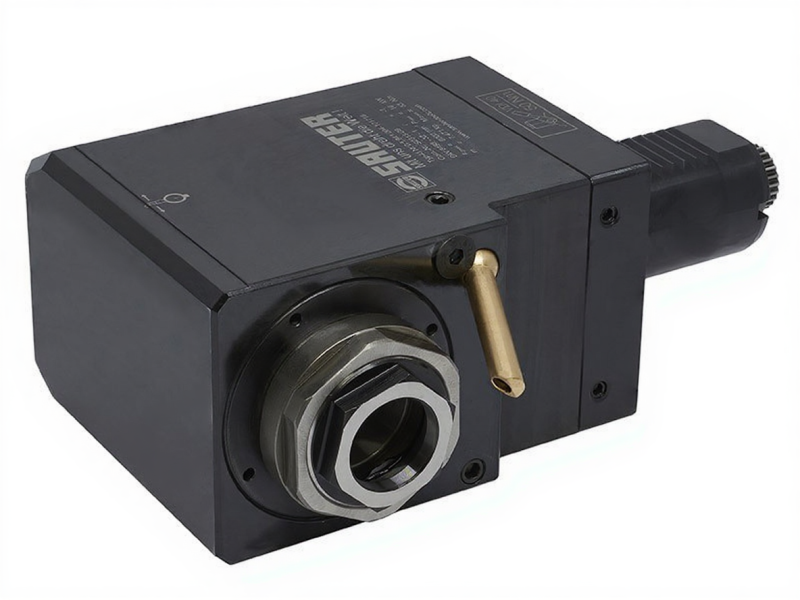

Радиальные (угловые) приводные блоки VDI предназначены для надежного крепления инструмента и устанавливаются в револьверные головки токарных станков с ЧПУ и обрабатывающих центров. Используемая цанга — ER32 по стандарту DIN 6499 (диаметр 2-20 мм).
Блоки имеют внешнюю подачу охлаждающей жидкости и радиальную конструкцию. Крутящий момент составляет 63 Н∙м, а максимальная скорость вращения достигает 6000 об/мин. Передаточное отношение равно 1:1, а входная мощность — 10 кВт. Муфта соответствует стандарту DIN 5480 с размерами W 19.78 (20)x0.8 и внутренней резьбой М8. В комплект поставки входят два ключа.
Данный тип инструмента с VDI-хвостовиком и муфтой по стандарту DIN 5480 часто используется в револьверных головках компании SAUTER (Германия), а также у других европейских и азиатских производителей станков с ЧПУ.
Важно! Перед покупкой убедитесь, что размеры VDI и подсоединительной муфты соответствуют вашему оборудованию.
VDI40-5480-ER32-90 приводной радиальный (угловой) блок ER32 купить в Екатеринбурге по цене
264186,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

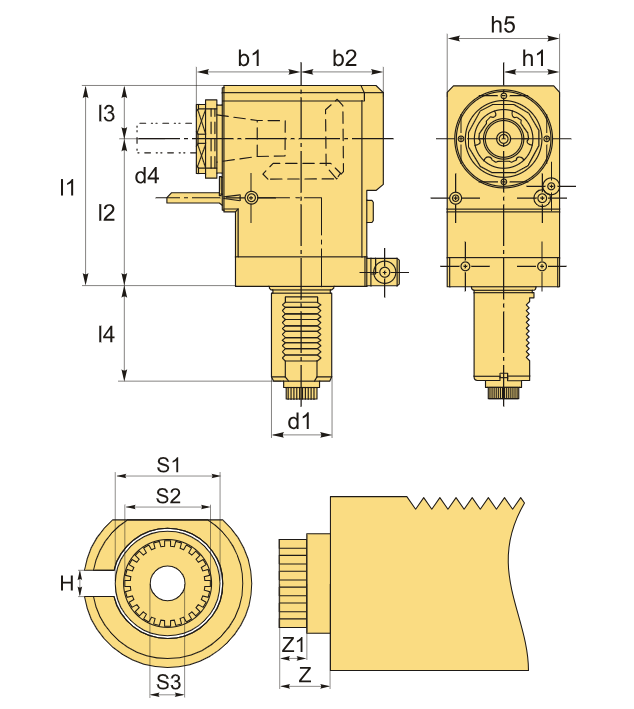

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | VDI-5480-ER-90 |
| Тип держателя | Приводной |
| B1 | 71 мм |
| b2 | 55 мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-20 мм |
| H1 | 38 мм |
| h5 | 76 мм |
| h6 | — мм |
| l1 | 135 мм |
| L2 | 100 мм |
| L3 | 35 мм |
| L4 | 63 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| H | 5.02 мм |
| S1 | 23.8 мм |
| S2 | 19.78 мм |
| S3 | 8.95 мм |
| Z | 8 мм |
| Z1 | 11.64 мм |
| Вес | 8.160 кг |
