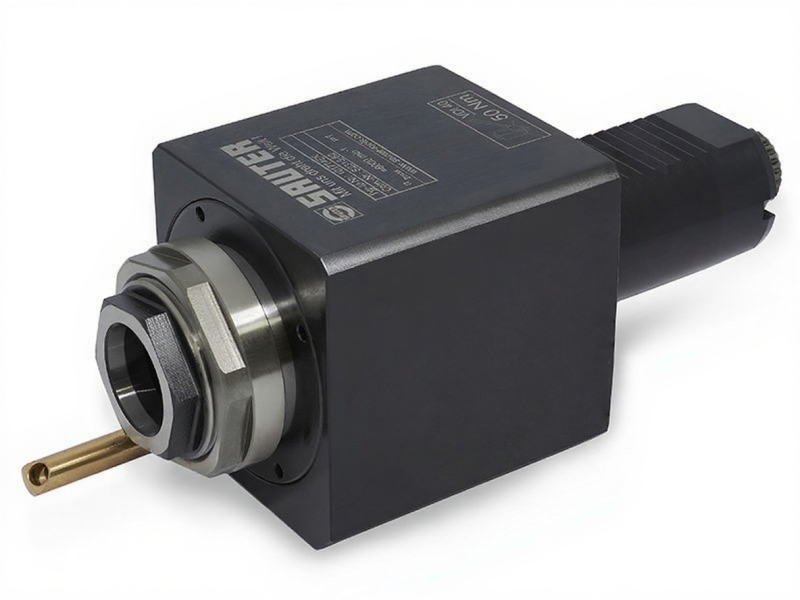

Приводные блоки VDI, такие как угловой сверлильно-фрезерный блок, разработаны для надежного крепления инструмента и устанавливаются в револьверные головки токарных станков с ЧПУ и обрабатывающих центров. Они имеют цангу ER32 по стандарту DIN 6499, подходящую для инструментов диаметром от 2 до 20 мм.
Блоки оснащены системой внешней подачи охлаждающей жидкости и обеспечивают аксиальный (осевой) крутящий момент до 63 Н·м. Максимальная скорость вращения достигает 6000 об/мин, а передаточное отношение составляет 1:1. Входная мощность составляет 10 кВт, а муфта отвечает стандарту DIN 5480 с размерами W 19.8 (20)x0.8. В комплект входят два ключа для удобства установки.
Такой тип приводного инструмента с хвостовиком VDI и муфтой по DIN 5480 чаще всего используется на револьверных головках SAUTER (Германия) и других европейских и азиатских производителях станков с ЧПУ.
Важно! Перед покупкой обязательно проверьте совместимость размера VDI и присоединительной муфты с вашим станком.
VDI40-5480-ER32-0 приводной осевой (прямой) блок ER32 купить в Екатеринбурге по цене
129402,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

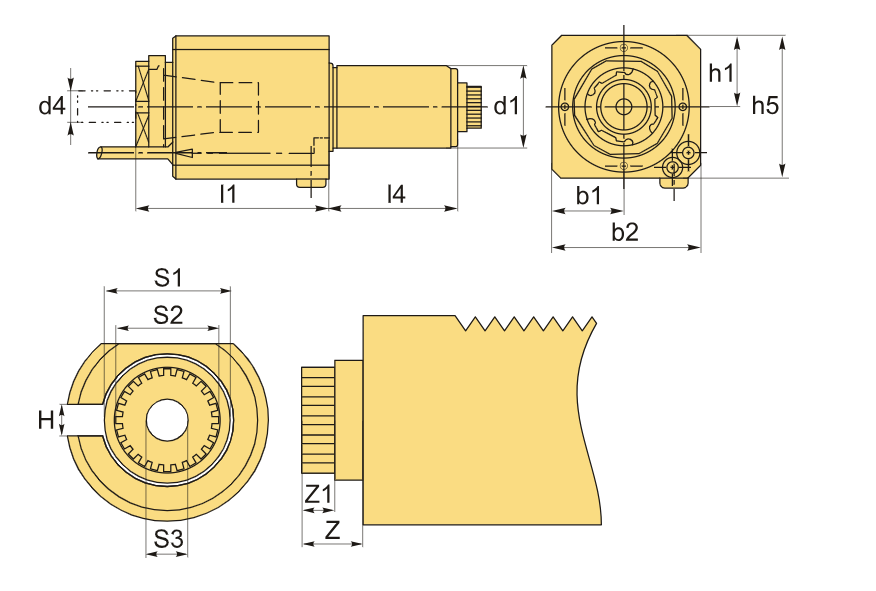

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | VDI-5480-ER-0 |
| Тип держателя | Приводной |
| B1 | 35 мм |
| b2 | 73 мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-20 мм |
| H1 | 35 мм |
| h5 | 70 мм |
| h6 | — мм |
| l1 | 95 мм |
| L2 | — мм |
| L3 | — мм |
| L4 | 63 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| H | 5 мм |
| S1 | 23.8 мм |
| S2 | 19.8 мм |
| S3 | 3.9 мм |
| Z | 11.47 мм |
| Z1 | 6.3 мм |
| Вес | 3.676 кг |
