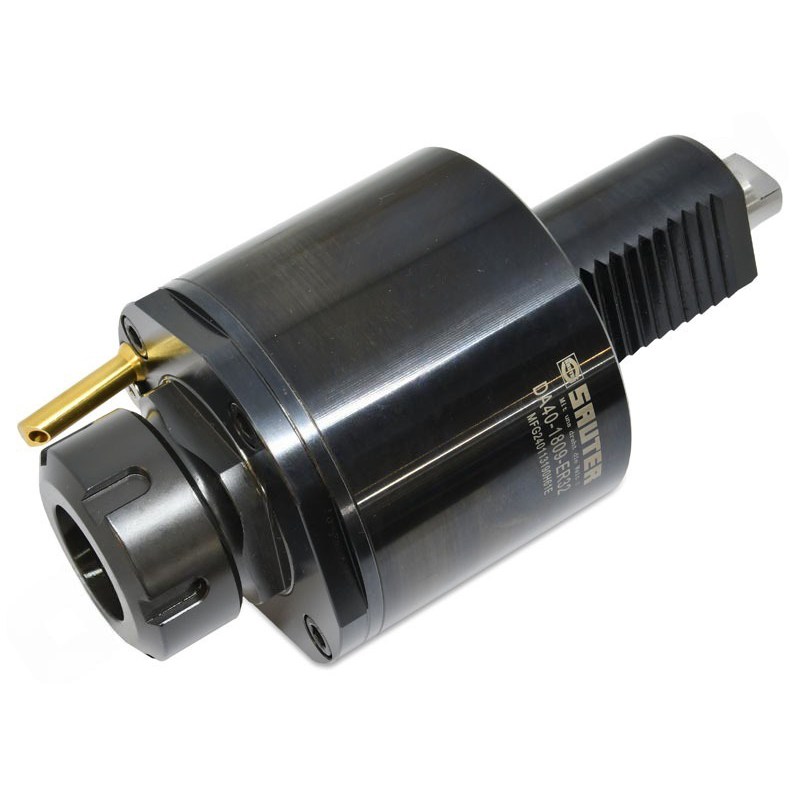

Приводные блоки VDI (прямой сверлильно-фрезерный блок) предназначены для надежного крепления инструмента и устанавливаются в револьверные головки токарных станков с ЧПУ и обрабатывающих центрах. Модель цанги — ER32 DIN 6499, с диапазоном захвата от 2 до 20 мм.
Блоки оснащены системой внешнего подачи охлаждающей жидкости и обеспечивают аксиальную подачу. Крутящий момент составляет 60 Н·м, а максимальная скорость вращения достигает 6000 об/мин при передаточном отношении 1:1. Кроме того, предусмотрена муфта стандарта DIN 1809 с размерами W 18×8 и в комплект входят 2 ключа.
Данный тип инструмента с хвостовиком VDI и муфтой по стандарту DIN 1809 часто используется на револьверных головках Duplomatic, а также на оборудовании, производимом рядом европейских и азиатских компаний.
Обратите внимание: перед приобретением проверьте, что размеры VDI и муфты совместимы с вашим станком.

VDI40-1809-ER32-0 приводной осевой (прямой) блок ER32 купить в Екатеринбурге по цене
132210,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

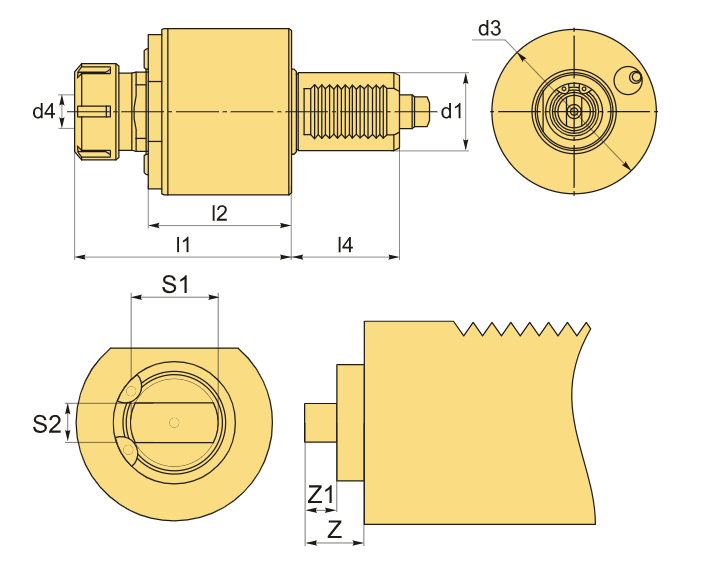

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | VDI-1809-ER-0 |
| Тип держателя | Приводной |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | — мм |
| D3 | 86 мм |
| d4 | 2-20 мм |
| H1 | — мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 108 мм |
| L2 | 74.5 мм |
| L3 | — мм |
| L4 | 56 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| S1 | 18 мм |
| S2 | 8 мм |
| Z | 16 мм |
| Z1 | 8.1 мм |
| Вес | 4.460 кг |
