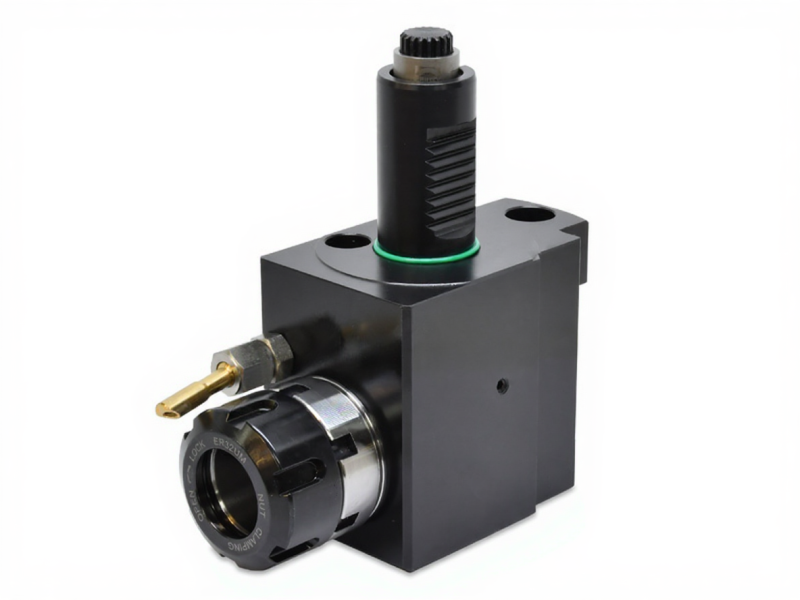

Приводные блоки радиального (углового) типа VDI предназначены для надежного крепления инструмента и устанавливаются в револьверных головках токарных станков с числовым программным управлением и обрабатывающих центров. В комплекте идет цанга ER32 DIN 6499 с диапазоном зажима от 2 до 20 мм.
Блоки обеспечивают подачу охлаждающей жидкости с внешней стороны. Основные характеристики включают радиальный (угловой) механизм, крутящий момент в 25 Н·м и совместимость с цангами стандарта DIN 6499. Максимальная скорость вращения составляет 6000 об/мин, а передаточное отношение – 1:1. Входящая мощность достигает 8 кВт, а муфта (DIN 5480) имеет размер W 15.7 (16)x0.8. В комплект также входят два ключа.
Данный тип привода с хвостовиком VDI и муфтой по стандарту DIN 5480 наиболее распространен на револьверных головках SAUTER (Германия) и у многих европейских и азиатских производителей станков с ЧПУ.
Важно! Перед покупкой убедитесь в совместимости размеров VDI и присоединительной муфты с вашим оборудованием.
VDI30-5480-ER32-90 приводной радиальный (угловой) блок ER32 купить в Екатеринбурге по цене
252252,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

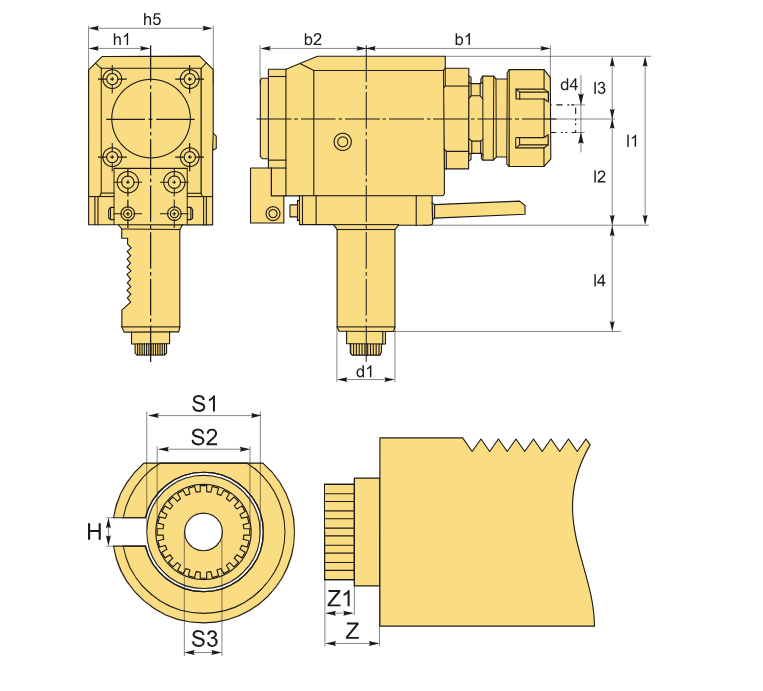

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | VDI-5480-ER-90 |
| Тип держателя | Приводной |
| B1 | 83.5 мм |
| b2 | 47 мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-20 мм |
| H1 | 32 мм |
| h5 | 64 мм |
| h6 | — мм |
| l1 | 87 мм |
| L2 | 54.5 мм |
| L3 | 31.5 мм |
| L4 | 55 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| H | 4.94 мм |
| S1 | 19.8 мм |
| S2 | 15.7 мм |
| S3 | — мм |
| Z | 12 мм |
| Z1 | 5.6 мм |
| Вес | 4.866 кг |
