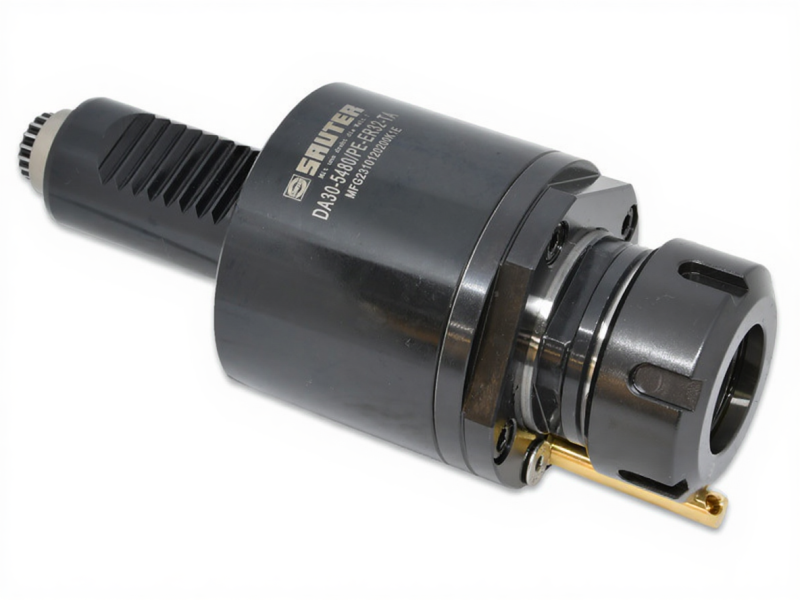

Приводные блоки VDI с прямым сверлильно-фрезерным механизмом разработаны для надежного крепления инструмента и используются в револьверных головках токарных станков с числовым программным управлением (ЧПУ) и обрабатывающих центрах. Они оснащены цангой ER32 согласно стандарту DIN 6499, охватывающей размерный диапазон от 2 до 20 мм.
Ключевые характеристики включают:
- Внешнее охлаждение
- Осевое (аксиальное) воздействие
- Крутящий момент до 30 Нм
- Максимальная скорость вращения 6000 об/мин
- Передаточное отношение 1:1
- Входная мощность 8 кВт
- Муфта по стандарту DIN 5480 с размерами W 15.75 (16)x0.8
- В комплекте два ключа
Эти приводы инструмента с VDI хвостовиком и муфтой, соответствующей стандарту DIN 5480, наиболее часто используются в револьверных головках SAUTER (Германия) и в оборудовании многих других европейских и азиатских производителей станков с ЧПУ.
Важно! Перед осуществлением покупки убедитесь, что параметры VDI и муфты соответствуют вашему станку.
VDI30-5480-ER32-0 приводной осевой (прямой) блок ER32 купить в Екатеринбурге по цене
151632,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

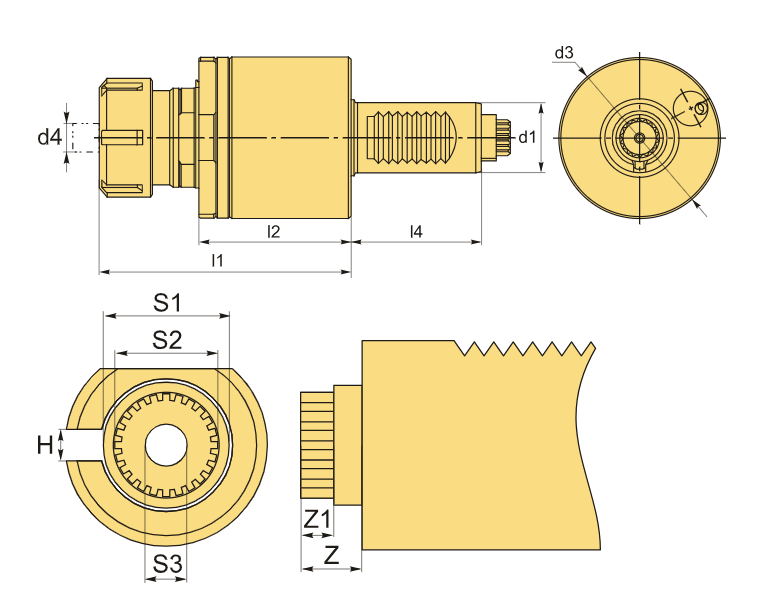

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | VDI-5480-ER-0 |
| Тип держателя | Приводной |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | 68 мм |
| d4 | 2-20 мм |
| H1 | — мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 104 мм |
| L2 | 62 мм |
| L3 | — мм |
| L4 | 55 мм |
| Вид цанги | ER32 |
| Охлаждение | С каналом для СОЖ |
| H | 5 мм |
| S1 | 19.8 мм |
| S2 | 15.75 мм |
| S3 | 4 мм |
| Z | 12.5 мм |
| Z1 | 5.9 мм |
| Вес | 2.972 кг |
