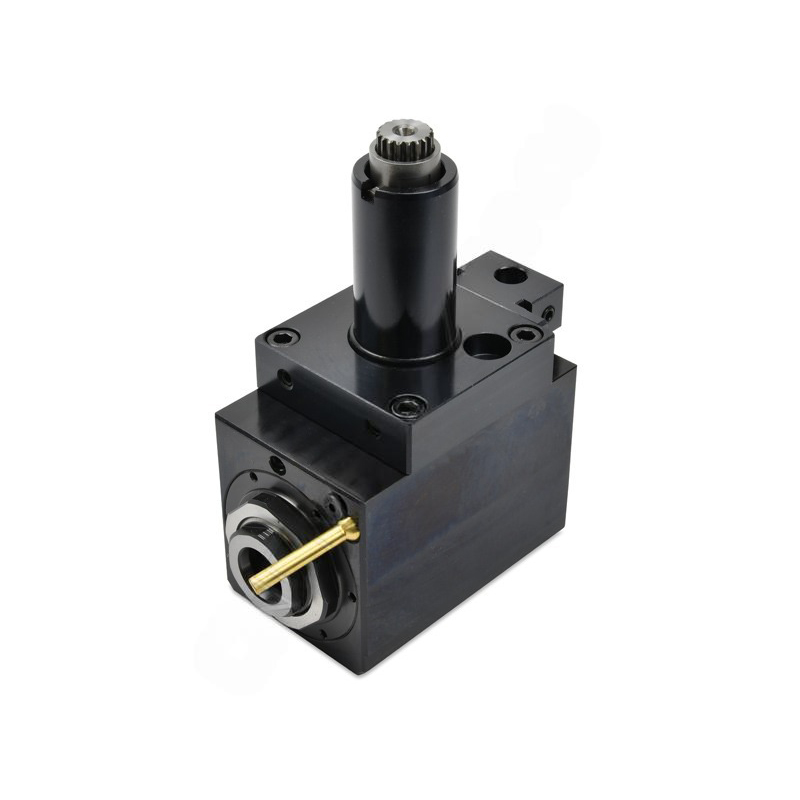

Радиальные (угловые) приводные блоки VDI предназначены для удержания инструмента и устанавливаются в револьверные головки токарных станков с числовым программным управлением и обрабатывающих центрах. Используется цанга ER25 по стандарту DIN 6499 с диапазоном зажима от 2 до 16 мм.
Характеристики:
- Внешняя подача для охлаждающей жидкости
- Тип: радиальный (угловой)
- Крутящий момент: 32 Нм
- Совместимость с цангами: DIN 6499
- Максимальная скорость вращения: 7000 об/мин
- Передаточное отношение: 1:1
- Входная мощность: 8 кВт
- Муфта: DIN 5480, размер W 15×0.8
- В комплекте — два ключа
Этот тип инструментального привода с хвостовиком VDI и муфтой, соответствующей стандарту DIN 5480, чаще всего встречается на револьверных головках SAUTER (Германия) и у ряда европейских и азиатских производителей станков с ЧПУ.
Обратите внимание! Перед покупкой уточните, совместимы ли размеры VDI и муфты с вашим станком.
VDI30-5480-ER25-90 приводной радиальный (угловой) блок ER25 купить в Екатеринбурге по цене
252041,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

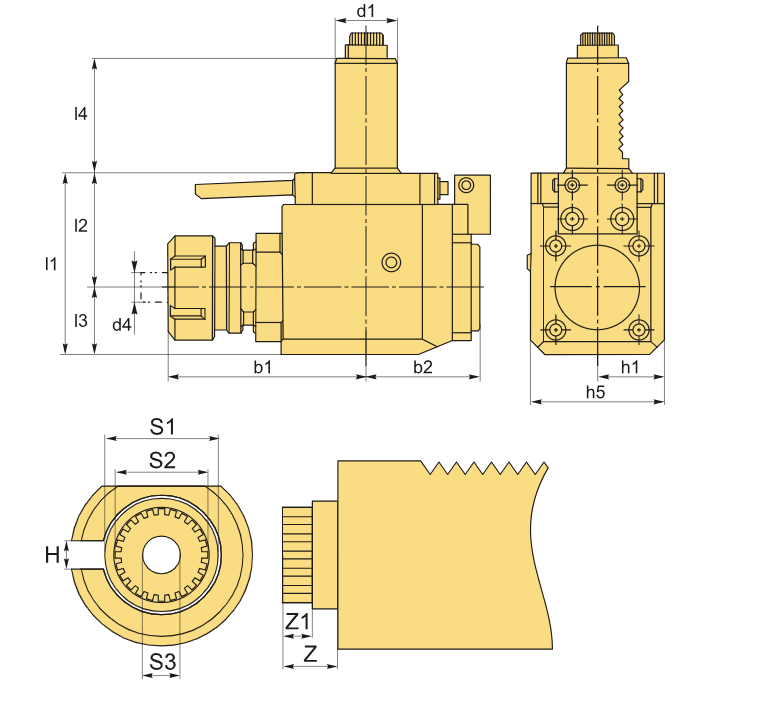

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Правое |
| Серия держателя | VDI-5480-ER-90 |
| Тип держателя | Приводной |
| B1 | 60 мм |
| b2 | 50 мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-16 мм |
| H1 | 31.5 мм |
| h5 | 63 мм |
| h6 | — мм |
| l1 | 86 мм |
| L2 | 55 мм |
| L3 | 31 мм |
| L4 | 55.3 мм |
| Вид цанги | ER25 |
| Охлаждение | С каналом для СОЖ |
| H | 5 мм |
| S1 | 20 мм |
| S2 | 15 мм |
| S3 | 3 мм |
| Z | 11.5 мм |
| Z1 | 5 мм |
| Вес | 3.070 кг |
