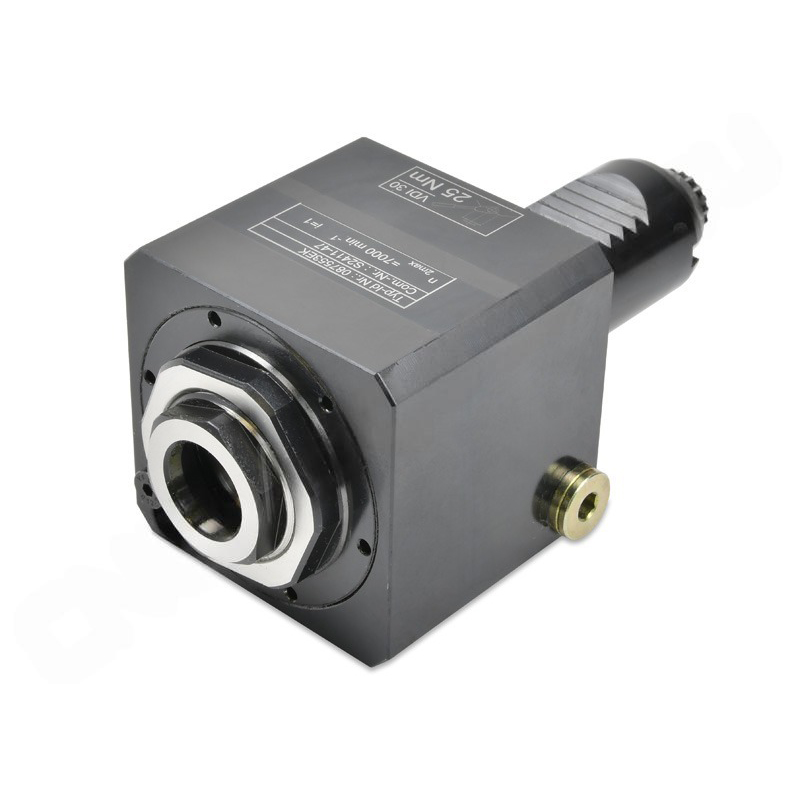

Приводные блоки VDI, включая угловой сверлильно-фрезерный модуль, разработаны для надежного крепления инструмента. Они устанавливаются в револьверные головки токарных станков с ЧПУ и обрабатывающих центров. Используется цанга ER25 DIN 6499, обеспечивающая захват инструментов диаметром от 2 до 16 мм.
У данного устройства предусмотрена внешняя подача охлаждающей жидкости, а его аксиальный (осевой) режим работы позволяет достигать максимальной скорости вращения до 7000 об/мин (RPM). Привод имеет передаточное отношение 1:1 и оснащен муфтой по стандарту DIN 5480 размером W 15×0.8. В комплекте также имеются два ключа.
Такой тип инструмента с хвостовиком VDI и муфтой DIN 5480 чаще всего используется на револьверных головках SAUTER (Германия), а также на оборудовании ряда других европейских и азиатских производителей станков с ЧПУ.
Обратите внимание! Перед покупкой обязательно проверьте совместимость размера VDI и присоединительной муфты с вашим станком.
VDI30-5480-ER25-0 приводной осевой (прямой) блок ER25 купить в Екатеринбурге по цене
120510,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

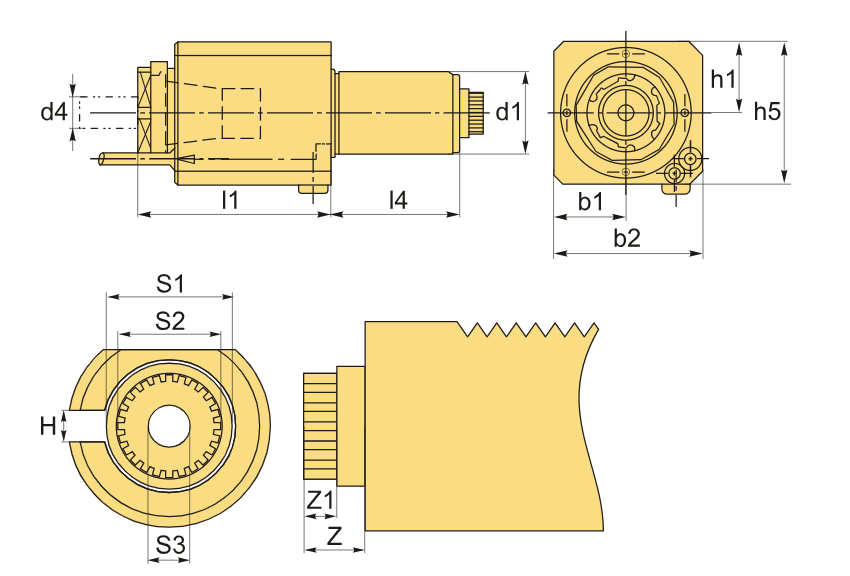

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | VDI-5480-ER-0 |
| Тип держателя | Приводной |
| B1 | 32 мм |
| b2 | 64 мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | 2-16 мм |
| H1 | 31 мм |
| h5 | 62 мм |
| h6 | — мм |
| l1 | 70 мм |
| L2 | — мм |
| L3 | — мм |
| L4 | 55.3 мм |
| Вид цанги | ER25 |
| Охлаждение | С каналом для СОЖ |
| H | 5 мм |
| S1 | 20 мм |
| S2 | 15 мм |
| S3 | 3 мм |
| Z | 11.5 мм |
| Z1 | 5 мм |
| Вес | 3.070 кг |
