Модульные станочные тиски с высокой точностью и неподвижной конструкцией, тип 3360, имеют ширину губок 200 мм.
В отличие от модели GT200C, длина базы увеличена на 100 мм.
Эти тиски изготовлены из прочной стали. Их рабочие поверхности закалены и отшлифованы с высокой точностью, твердость которых составляет HRC58-62. Тиски предназначены для точной обработки деталей на различных станках, включая фрезерные и шлифовальные. Они обладают высокой силой зажима, что обеспечивает надежное фиксирование заготовки.
Параллельность составляет 0.005/100 мм, а перпендикулярность — 0.005 мм.
Ключевые особенности тисков серии GT:
- Подвижная и неподвижная губки обеспечивают быстрый зажим и имеют значительный ход.
- Специальная конструкция подпружиненных сменных губок создает прижимное усилие, направленное к основанию тисков, что позволяет надежно удерживать изделие даже при малом усилии зажима.
- Призматические накладки на губках способствуют дополнительной прижимной силе и предотвращают выдавливание заготовки.
- На основании имеются продольные и поперечные пазы для крепления установочных шпонок.
Губки могут расходиться до максимального значения модели и полностью смыкаться.
В комплект входят прижимы и упор для базирования детали.
Все элементы тисков GT взаимозаменяемы с частями других моделей этой серии, имеющих губки того же размера. Это позволяет размещать компоненты на базе в удобном порядке, а также менять их местами и устанавливать в различных ориентациях, так как тиски являются модульными.
Дополнительно, тиски серии GT могут устанавливаться на специальное поворотное основание.
При работе, если на винте тисков осталась металлическая стружка, обязательно очистите его, а затем затяните. В противном случае есть риск повредить винт.
В комплект поставки входят: тиски, губки, ключи, сухари, прижимы, винты, шайбы и крепежная планка.
Тиски станочные прецизионные GT200D купить в Екатеринбурге по цене
92211,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

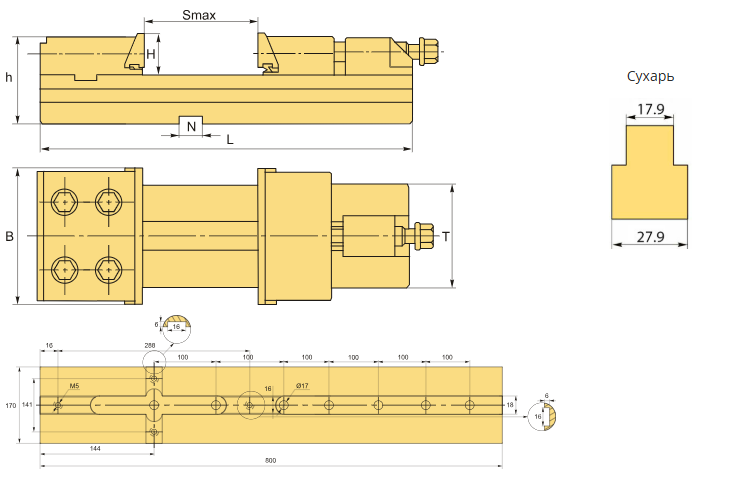

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| h | 135 мм |
| Вид оснастки | Тиски |
| Материал тисков | Сталь |
| Механизм позиционирования | Нет |
| Особенности тисков | быстрозажимные, модульные, неповоротные, прецизионные (высокоточные), станочные (машинные) |
| Применение | для фрезерных и сверлильных станков, для фрезерных станков |
| Серия тисков | GT |
| Рабочий ход, Smax | 500 мм |
| Ширина губок, B | 200 мм |
| T | 170 мм |
| N | 16 мм |
| H | 65 мм |
| Усилие зажима | 10000 кг |
| Вес | 93.000 кг |
