Тиски станочные лекальные QKG150

Станочные прецизионные тиски, модель 3340, соответствующие ГОСТ 20746-75, имеют ширину губок в 150 мм. Они оснащены торцевым пазом размером 16 мм и боковым пазом 15.7 мм.

Эти инструментальные прецизионные тиски обеспечивают быструю переналадку и изготовлены из высококачественной легированной стали. Твердость их рабочих поверхностей колеблется в пределах HRC58-62.

Параллельность губок составляет 0.005 мм на 100 мм, а перпендикулярность — 0.005 мм.

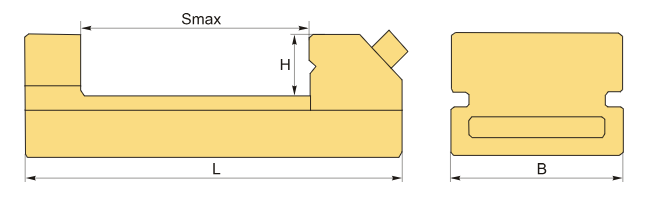

Быстрый захват обеспечивается благодаря подвижной и неподвижной губкам, что делает их эксплуатацию простой и удобной. Для грубой установки детали губки фиксируются с помощью штыря, размещенного в ряду отверстий на основании. Далее они дотягиваются с помощью шестигранного ключа (не входит в комплект) в верхней прижимной гайке, что обеспечивает надежную фиксацию. Такой механизм сжатия без использования ходового винта позволяет уменьшить размеры оснастки, тем самым исключая ограничение рабочего хода тисков. Подвижная губка имеет как горизонтальную, так и вертикальную проточку для удерживания cilindrических деталей. Расстояние между губками может варьироваться от полного смыкания до максимального значения Smax данной модели.

Тиски QKG предназначены для закрепления на магнитных столах и станинах во время шлифовки заготовок, точных измерений и проверок, а также для линейного резания и других операций. Их простая конструкция позволяет легко устанавливать тиски на разнообразное оборудование. Модель QKG применяется на шлифовальных, фрезерных, электроэрозионных и других типах станков. Благодаря высокой параллельности всех плоскостей, достаточно зафиксировать обрабатываемую деталь один раз, после чего можно вращать только тиски.

Тиски станочные лекальные QKG150 купить в Екатеринбурге по цене 33585,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
