Рабочая поверхность губок составляет 52 мм. Последняя ступень губок имеет зубчатую структуру высотой 3 мм. Самоценность губок достигает 27 мм, при этом они могут быть переставлены.
Прецизионные самоцентрирующиеся станочные тиски H77 с зубчатыми губками предназначены для выполнения однотипных операций с заготовками различных размеров. Они обеспечивают автоматическое центрирование детали в процессе зажима. Эти тиски совместимы с 3, 4 и 5-осевыми ЧПУ обрабатывающими центрами.
Губки можно переворачивать для решения различных производственных задач. Зубчатая верхняя ступень тисков H77 позволяет обрабатывать заготовки с минимальным технологическим припуском на пятикоординатных станках. Наличие ступенчатой гладкой губки дает возможность зажима за обработанные поверхности, что позволяет завершить обработку детали, удалив остаточный припуск.
Модульность и универсальность конструкции гарантируют эффективность работы! Максимальное усилие зажима составляет 20 КН (2000 кг). Твердость губок – 58 HRC. Материал изготовлен из мартенситной нержавеющей стали. Зажимная гайка выполнена из латуни. Точность зажима достигает 0,005 мм. Универсальное основание, с посадочными отверстиями, совместимо со многими 5-осевыми обрабатывающими центрами. Возможен механический зажим в базовую плиту или установка на винты и зажимы в пазы.
Тиски самоцентрирующиеся H77-85 для 5-ти осевой обработки купить в Екатеринбурге по цене
126360,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

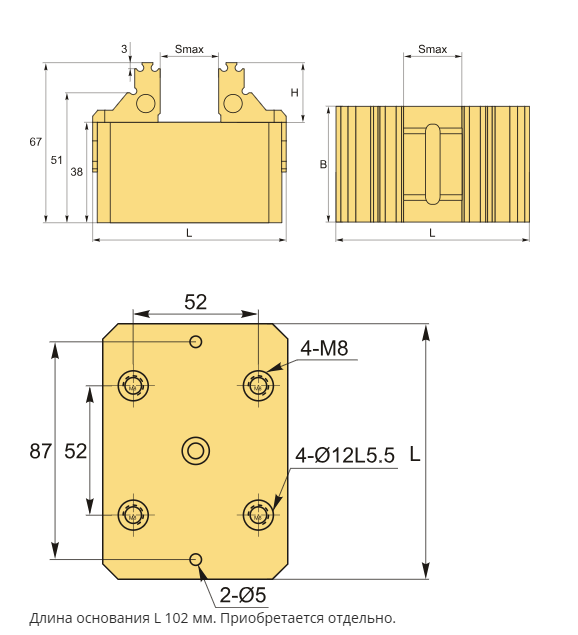

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид оснастки | Тиски |
| Материал тисков | Сталь |
| Особенности тисков | быстрозажимные, модульные, неповоротные, прецизионные (высокоточные), самоцентрирующиеся, станочные (машинные) |
| Применение | для 5-осевой обработки, для фрезерных станков |
| Серия тисков | H77 |
| Рабочий ход, Smax | 52 мм |
| Ширина губок, B | 80 мм |
| H | 27 мм |
| L | 102 мм |
| Усилие зажима | 2000 кг |
| Вес | 2.800 кг |
