Ход губок составляет 70 мм. Последняя зубчатая ступень имеет высоту 3 мм. Высота губок — 27 мм, они могут быть переставлены.
Прецизионные самоцентрирующиеся станочные тиски H77 с зубчатыми губками предназначены для выполнения однотипных операций с различными по размеру заготовками, обеспечивая автоматическое центрирование детали при зажиме. Эти тиски подходят для работы с 3-, 4- и 5-осевыми ЧПУ обрабатывающими центрами.
Губки можно переворачивать для выполнения различных задач. Верхняя зубчатая ступень тисков H77 позволяет обрабатывать заготовку с минимальным технологическим припуском на пятикоординатных станках. Наличие ступенчатой гладкой губки даёт возможность зажать детали по обработанным поверхностям и завершить加工 без остатка технологического припуска.
Невероятная модульность и универсальность! Максимальное зажимное усилие составляет 20 кН (2000 кг). Твердость губок — 58 HRC. Изготавливаются из мартенситной нержавеющей стали. Гайка зажимного механизма выполнена из латуни. Точность зажима достигает 0,005 мм. Основание универсальное, посадочные отверстия подходят для многих 5-осевых обрабатывающих центров. Предусмотрены механические способы зажима к базовой плите или установка на винты и зажимы в пазы.
Тиски самоцентрирующиеся H77-120 для 5-ти осевой обработки купить в Екатеринбурге по цене
152685,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид оснастки | Тиски |
| Материал тисков | Сталь |
| Механизм позиционирования | Нет |
| Особенности тисков | быстрозажимные, модульные, неповоротные, прецизионные (высокоточные), самоцентрирующиеся, станочные (машинные) |
| Применение | для 5-осевой обработки, для фрезерных станков |
| Серия тисков | H77 |

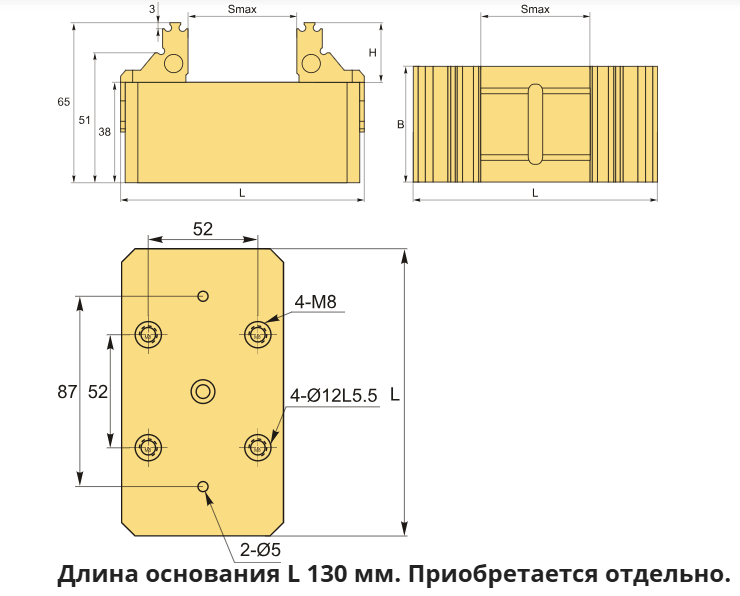

| Рабочий ход, Smax | 70 мм |
| Ширина губок, B | 77 мм |
| H | 27 мм |
| L | 130 мм |
| Усилие зажима | 2000 кг |
| Вес | 2.900 кг |
