Кулачки токарные – важная информация

Что такое кулачки токарные?

Определение и назначение

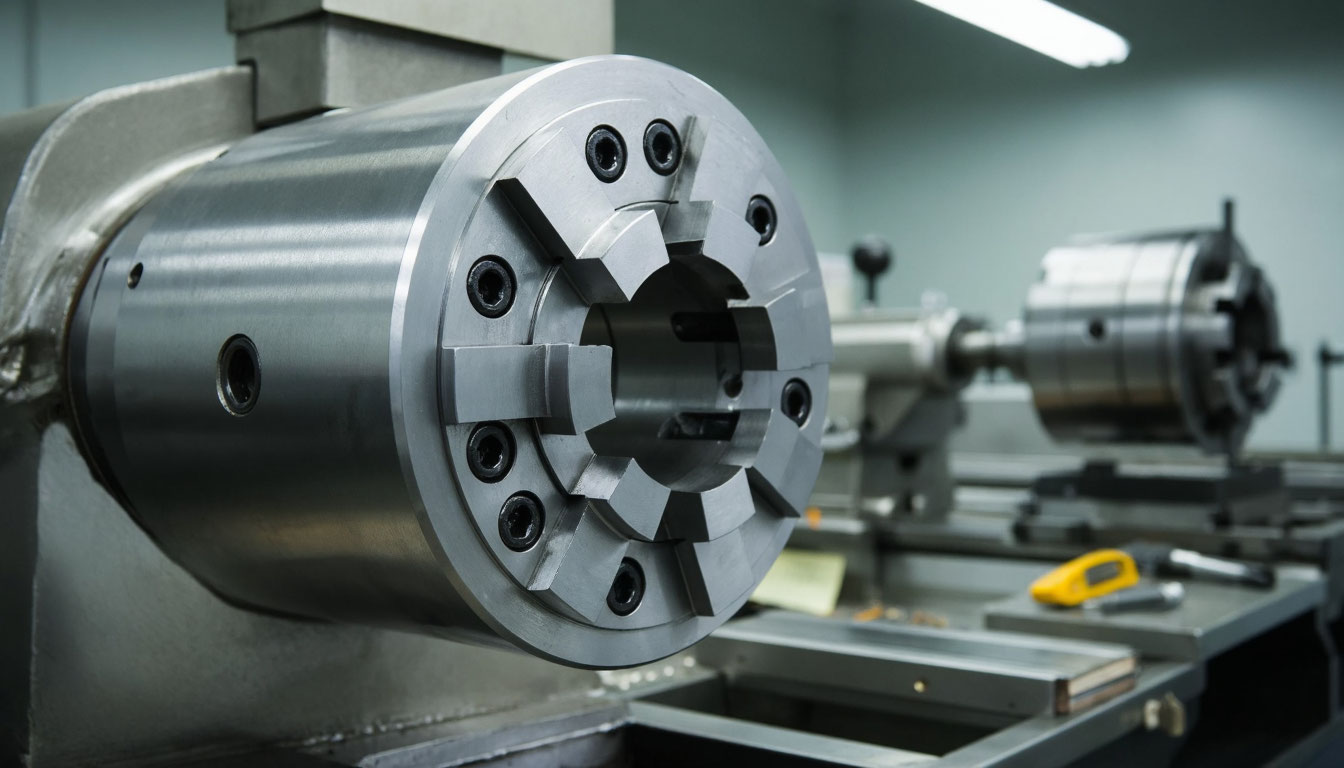

Кулачки токарные — ключевые элементы оснастки токарного станка, обеспечивающие надёжное крепление заготовки в патроне. Их основная задача — удерживать деталь в заданном положении во время обработки, гарантируя точность и безопасность работы. Без правильно подобранных и установленных кулачков невозможно добиться высокого качества токарной обработки.

Патрон с кулачками позволяет фиксировать заготовки разной формы и размера, адаптируясь под конкретные задачи. От качества кулачков и их соответствия ГОСТ напрямую зависит эффективность работы станка, включая оборудование с ЧПУ.

Виды кулачков токарных

Существует несколько типов токарных кулачков, различающихся по конструкции и назначению:

• Прямые кулачки — предназначены для зажима заготовок с наружной поверхностью. Обеспечивают надёжный захват и подходят для большинства типовых операций.
• Обратные кулачки — используются для фиксации деталей за внутреннюю поверхность. Незаменимы при обработке полых заготовок.
• Накладные кулачки — применяются для работы с нестандартными деталями, позволяют расширить возможности патрона.
• Сборные кулачки — состоят из нескольких элементов, что даёт возможность менять рабочие поверхности в зависимости от задачи.
• Кулачки для патронов ЧПУ — изготавливаются с повышенной точностью, часто из износостойких сплавов. Обеспечивают повторяемость позиционирования при автоматизированной обработке.
• Специальные кулачки — разрабатываются под уникальные задачи: зажим фасонных деталей, работа с трубами, хрупкими заготовками.

Выбор типа кулачков зависит от диаметра заготовки, требуемой точности обработки и особенностей станка. Подробнее ознакомиться с ассортиментом можно в каталоге токарных кулачков.

Например, для расточки внутренних поверхностей обязательно потребуются обратные кулачки, тогда как для черновой обточки вала подойдут прямые. Важно помнить: неправильный тип кулачка приведёт к биению, браку или повреждению оборудования.

Принцип работы кулачков токарных

Как кулачки фиксируют заготовку

Фиксация заготовки происходит за счёт синхронного перемещения кулачков в патроне. При вращении ключа или активации привода (в случае станков с ЧПУ) кулачки сближаются, плотно прижимая деталь к центру. Сила зажима определяется:

• усилием, прикладываемым к ключу или приводу;
• геометрией рабочих поверхностей кулачков;
• состоянием трущихся частей патрона.

Важно, чтобы кулачки равномерно распределяли давление по поверхности заготовки, исключая деформацию и проскальзывание.

При работе на станке с ЧПУ часто применяются гидравлические или пневматические патроны, где перемещение кулачков происходит автоматически, но базовый принцип остаётся неизменным. Качественный патрон гарантирует, что заготовка будет держаться прочно даже при высоких оборотах и значительных нагрузках.

Влияние кулачков на точность обработки

Точность обработки напрямую зависит от состояния кулачков и правильности их установки. Основные факторы:

• Биение — возникает при неравномерном износе кулачков или неправильной установке. Приводит к отклонению от заданных размеров.
• Жёсткость крепления — недостаточная фиксация вызывает вибрацию, ухудшая качество поверхности.
• Соответствие ГОСТ — использование сертифицированных кулачков гарантирует соблюдение допусков и посадок.

Регулярная проверка состояния кулачков и патрона позволяет минимизировать погрешности и продлить срок службы станка. Изношенные, деформированные или неправильно расточенные кулачки вызывают радиальное и осевое биение. Это приводит к отклонению от заданного диаметра, нарушению геометрии, появлению вибраций и снижению качества поверхности. Даже микронные отклонения в позиционировании кулачков могут стать причиной брака при финишной обработке. Для достижения высокой точности (особенно на станках с ЧПУ) кулачки должны быть расточены «в сборе» с патроном под конкретную операцию. Это обеспечивает нулевое биение относительно оси шпинделя. Регулярная проверка биения индикатором — обязательный шаг в работе ответственного мастера. Помните: патрон — это основа точности, а кулачки — его рабочая рука.

Выбор кулачков токарных

Критерии выбора

При выборе кулачков учитывайте следующие параметры. Следуйте этому порядку, чтобы избежать ошибок:

1. Тип станка — для ручных станков и оборудования с ЧПУ требуются разные решения.
2. Диаметр заготовки — кулачки должны обеспечивать надёжный зажим в заданном диапазоне размеров.
3. Материал заготовки — для мягких металлов нужны кулачки с меньшей твёрдостью, чтобы не оставлять вмятин, для твёрдых сплавов — кулачки из закалённой стали; для цветных металлов или пластика — мягкие вставки во избежание повреждения поверхности.
4. Точность обработки — высокоточные работы требуют кулачков с минимальными допусками, для финишной обработки выбирайте кулачки с минимальным допуском по ГОСТ, предназначенные для расточки «в ноль».
5. Совместимость с патроном — убедитесь, что кулачки соответствуют типу и размеру патрона, диаметр посадочного отверстия, тип крепления (резьба, фланец), шаг кулачковой рейки. Сверяйтесь с паспортом станка и чертежом патрона.
6. Тип операции: наружный зажим (прямые), внутренний (обратные), специальный профиль (накладные).

Неправильный выбор кулачков может привести к браку деталей и ускоренному износу станка.

Популярные бренды и модели

Качественные кулачки поставляются в защитной упаковке с паспортом. Приобрести надёжные токарные кулачки рекомендуется у официальных дилеров с гарантией подлинности и технической поддержкой. Это минимизирует риски приобретения контрафакта и упростит решение вопросов в случае необходимости замены.

На рынке представлены кулачки от ведущих производителей, соответствующих ГОСТ. При выборе ориентируйтесь на:

• репутацию бренда;
• наличие сертификатов;
• отзывы мастеров;
• соотношение цены и качества.

В каталоге токарных кулачков вы найдёте модели от производителя, подходящие для разных типов станков.

Установка и настройка кулачков токарных

Подготовка токарного станка

Перед установкой кулачков убедитесь, что станок обесточен и заблокирован от случайного пуска. Очистите посадочное место шпинделя и фланец патрона от стружки, смазки и загрязнений. Проверьте состояние резьбы или конуса крепления патрона. Сам патрон должен быть надёжно закреплён на шпинделе, без люфтов. Осмотрите кулачковую рейку внутри патрона: она должна быть чистой, без задиров и коррозии. При необходимости проведите лёгкую смазку рекомендованной консистентной смазкой. Подготовьте комплект ключей, подходящих именно к вашему патрону, и индикаторную головку для последующей проверки биения. Помните: спешка на этапе подготовки часто становится причиной неправильной установки и последующих проблем.

Перед установкой кулачков необходимо:

1. очистить патрон от загрязнений и остатков смазки;
2. проверить состояние направляющих и резьбовых соединений;
3. убедиться в отсутствии повреждений на рабочих поверхностях патрона.

Подготовка станка — важный шаг, влияющий на точность установки кулачков и дальнейшую работу.

Пошаговая инструкция по установке

Порядок установки кулачков:

1. Определите тип кулачков (прямые, обратные) в соответствии с задачей.
2. Вставьте кулачки в пазы патрона, соблюдая последовательность нумерации.
3. Плавно поверните ключ, чтобы кулачки начали двигаться к центру.
4. Проверьте равномерность хода кулачков — они должны перемещаться синхронно.
5. Закрепите кулачки, затянув винты (если предусмотрено конструкцией).
6. Проведите тестовый зажим заготовки, убедившись в надёжности фиксации.

Правильная установка кулачков — залог безопасной и эффективной работы станка.

Если биение превышает норму, кулачки необходимо расточить или заменить. Никогда не приступайте к обработке заготовки без проверки биения — это опасно и ведёт к браку.

Уход и обслуживание кулачков токарных

Рекомендации по уходу

Для продления срока службы кулачков соблюдайте следующие правила:

• Регулярно очищайте рабочие поверхности от стружки и загрязнений.
• Смазывайте подвижные части согласно инструкции к станку.
• Проверяйте износ кулачков не реже раза в месяц.
• Избегайте перегрузок — не превышайте допустимые усилия зажима.
• Храните запасные кулачки в сухом месте, защищая от коррозии.

Расточка токарных кулачков

Расточка кулачков необходима при износе рабочих поверхностей. Процедура включает:

1. Демонтаж кулачков из патрона.
2. Установку в специальный держатель на станке.
3. Проточку поверхностей резцом с соблюдением геометрии.
4. Контроль размеров после расточки.

Как расточить кулачки токарного патрона? Используйте резцы с подходящей твёрдостью и соблюдайте шаг проточки, указанный в технической документации. После расточки проведите шлифовку для достижения нужной чистоты поверхности. Расточка (проточка) кулачков выполняется для достижения максимальной точности при обработке конкретной партии деталей. Процедура проводится непосредственно на станке, в собранном патроне. Заготовку-оправку зажимают в кулачках, после чего резцом снимают тонкий слой металла с рабочих поверхностей кулачков. Это позволяет «подогнать» патрон под нулевое биение относительно оси вращения. Важно использовать оправку из материала, близкого по твёрдости к обрабатываемым деталям. Глубина проточки минимальна — обычно 0,1–0,3 мм. После расточки кулачки приобретают идеальную соосность. Фраза «как расточить кулачки токарного патрона» часто вызывает вопросы у новичков: ключевой момент — выполнять операцию на самом станке, где будет вестись работа, с использованием качественного резца и соблюдением всех мер безопасности. Шлифовка кулачков токарного патрона применяется реже, обычно при восстановлении после сильного износа или для достижения сверхточной посадки.

Частые проблемы и их решение

Типичные проблемы и способы их устранения:

• Биение заготовки — проверьте равномерность износа кулачков, при необходимости расточите их.
• Проскальзывание детали — увеличьте усилие зажима или замените изношенные кулачки.
• Закусывание кулачков: Причина — отсутствие смазки, попадание стружки в рейку, деформация. Решение: разборка, тщательная очистка, смазка, проверка геометрии.
• Недостаточное усилие зажима: Причина — износ винтовой пары патрона, выработка рабочих поверхностей кулачков. Решение: регулировка патрона (если предусмотрена) или замена изношенных компонентов.
• Сложность установки/снятия: Причина — коррозия, заусенцы на кулачках или в пазах. Решение: аккуратная зачистка мелким абразивом, нанесение смазки.
• Неравномерный ход — очистите пазы патрона и смажьте направляющие.
• Повреждение поверхности заготовки — используйте накладные кулачки или отрегулируйте усилие зажима.

При систематических проблемах рекомендуется провести полную диагностику патрона. Иногда требуется профессиональный ремонт или замена всего узла. Не пытайтесь «дожать» изношенные кулачки — это опасно.

Часто задаваемые вопросы (FAQ)

Как выбрать кулачки для конкретной задачи?

Определите тип операции (наружный/внутренний зажим), диаметр и материал заготовки, требуемую точность. Сверьтесь с чертежом детали и паспортом станка. Для стандартных задач подойдут кулачки по ГОСТ. Для сложных профилей или хрупких материалов рассмотрите накладные кулачки со сменными вставками. При сомнениях проконсультируйтесь с поставщиком или технологом — правильный выбор экономит время и ресурсы.

Как часто нужно менять кулачки?

Срок службы зависит от интенсивности использования, качества обработки и соблюдения правил ухода. Замена требуется при видимом износе (ступеньки, задиры), потере точности (повышенное биение после чистки и регулировки) или повреждении. Регулярная проверка индикатором поможет вовремя определить необходимость замены. Не дожидайтесь критического износа — профилактическая замена предотвращает аварии.

Можно ли использовать кулачки разных производителей?

Теоретически возможно, если соблюдены все параметры совместимости: диаметр, шаг рейки, тип крепления, соответствие ГОСТ. Однако смешивать кулачки разных брендов в одном патроне не рекомендуется. Даже незначительные различия в твёрдости, геометрии или термообработке приведут к неравномерному износу, нарушению синхронности и потере точности. Лучше использовать комплект от одного производителя, поставляемый в оригинальной упаковке.

Заключение

Итоговые рекомендации по выбору и использованию кулачков токарных

Токарные кулачки — не просто расходный материал, а важнейший элемент технологической цепочки. Их качество напрямую влияет на точность обработки, безопасность оператора и ресурс станка. При выборе делайте ставку на проверенных производителей, соответствие ГОСТ, полную документацию. Всегда соблюдайте правильный порядок установки, регулярно проводите чистку и смазку. Для критически точных операций не пренебрегайте расточкой кулачков непосредственно на станке — это простая процедура, которая гарантирует нулевое биение. Помните: экономия на кулачках оборачивается потерей времени, материала и качества готовой детали. Инвестируйте в надёжную оснастку, следите за её состоянием, и ваш токарный станок будет работать точно, безопасно и эффективно годами. Доверяйте профессионалам, изучайте техническую литературу и делитесь опытом — так достигается мастерство в металлообработке.
