Рабочая длина губок составляет 165 мм, при этом последняя ступень имеет зубчатую поверхность. Губки имеют высоту 26 мм и ширину 90 мм, их можно переставлять.
Эти прецизионные самоцентрирующиеся тиски предназначены для 5-осевой обработки и допускают перестановку губок. Изготавливаются из легированной инструментальной стали.
Тиски подходят для использования на 3-, 4- и 5-осевых ЧПУ обрабатывающих центрах. При выборе тисков следует учитывать параметры посадочных и монтажных отверстий.
Самоцентрирующиеся тиски Kamishiro KSSCV-M оснащены плавающей конструкцией зажимного блока, при этом губки и блок связаны гибким соединением. Это обеспечивает высокую точность и воспроизводимость зажима. Губки легко заменяются и могут быть установлены в обратном положении. Также предусмотрена высокоточная зубчатая направляющая.
Каждый комплект тисков содержит стандартный набор губок из закаленной стали и гаечный ключ.
Рекомендуется дополнительно приобрести плиту нулевого базирования Zero Point (можно найти во вкладке с подходящими товарами). В сочетании со столом, тиски KSSCV-M легко монтируются в систему Zero Point Kamishiro (см. дополнительные фотографии).
KSSCV-M90210 Тиски самоцентрирующиеся 5-осевые купить в Екатеринбурге по цене
135720,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

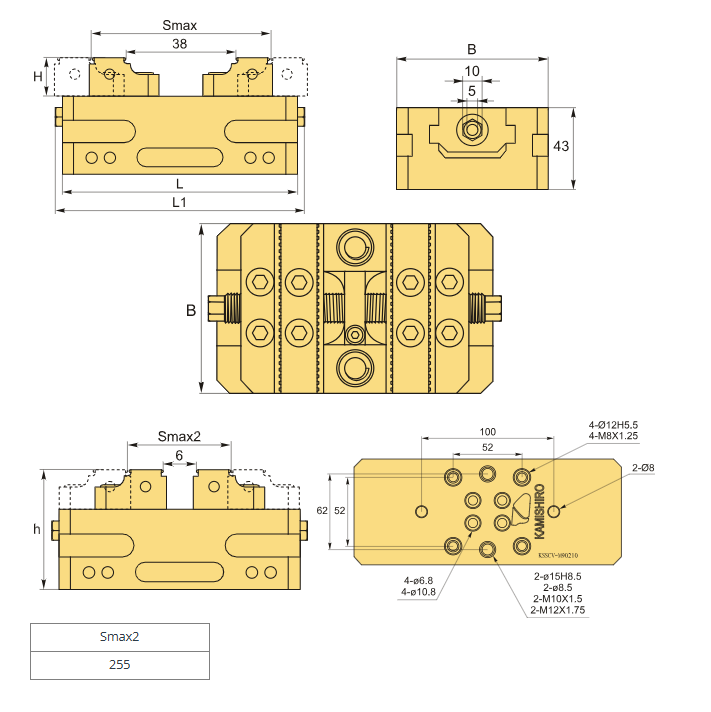

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| h | 69 мм |
| l1 | |
| Вид оснастки | Тиски |
| Материал тисков | Сталь |
| Механизм позиционирования | Нет |
| Особенности тисков | быстрозажимные, губки переставляются, модульные, неповоротные, прецизионные (высокоточные), самоцентрирующиеся, станочные (машинные) |
| Применение | для 5-осевой обработки, для фрезерных станков |
| Серия тисков | KSSCV-M |
| Рабочий ход, Smax | 165 мм |
| Ширина губок, B | 90 мм |
| Момент затяжки | 70 нМ |
| Диапазон зажима | 6-165 мм |
| H | 26 мм |
| L | 210 мм |
| Усилие зажима | 3263 кг |
| Вес | 6.300 кг |
