Держатель VDI типа E1 предназначен для крепления инструмента с цилиндрическим хвостовиком диаметром 50 мм. Он имеет размеры хвостовика оправки VDI50 и в основном используется для фиксации корпусных сверл с заменяемыми пластинами U-образной формы. Кроме того, данный блок может применяться для закрепления другого осевого инструмента с хвостовиком, соответствующим стандарту DIN 6595, где требуется внутренняя подача охлаждающей жидкости и наличие лыски на хвостовике.
Инструмент надежно фиксируется в корпусе держателя E1 VDI с помощью винтов, обеспечивая внутреннее охлаждение.
Вспомогательный инструмент, соответствующий стандарту VDI, позволяет быстро заменять и настраивать инструмент, подходит для любого производителя и обладает взаимозаменяемостью.
Допуск внутреннего отверстия имеет значение H6.
С помощью переходных втулок можно увеличить функциональность станка, закрепляя в держателе VDI типа E1 инструменты различного диаметр

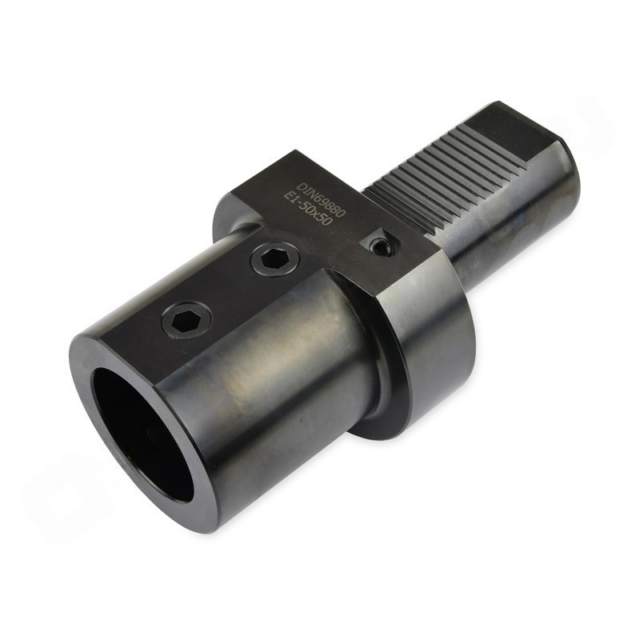

E1-50×50 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
12425,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |

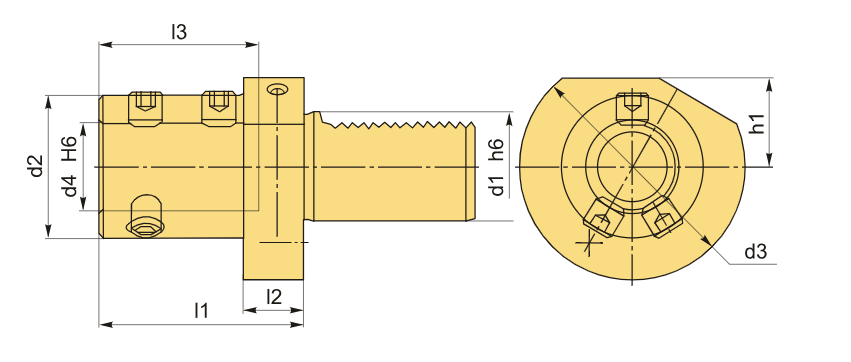

| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 50 мм |
| D2 | 75 мм |
| Посадочный диаметр | 50 |
| D3 | 98 мм |
| d4 | 50 мм |
| H1 | 35 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 100 мм |
| L2 | 30 мм |
| L3 | 83 мм |
| Вес | 3.828 кг |
