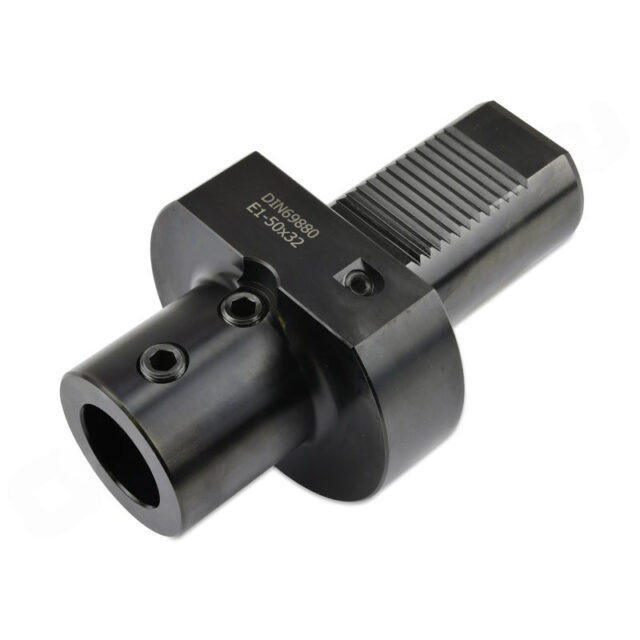

Держатель VDI типа E1 предназначен для закрепления инструмента с цилиндрическим хвостовиком диаметром 32 мм и имеет размер хвостовика VDI50. Этот блок VDI в основном используется для фиксации корпусных сверл с заменяемыми U-образными пластинами, но также подходит для закрепления другого осевого инструмента с хвостовиком по стандарту DIN 6595, где требуется внутренняя подача охлаждающей жидкости, и хвостовик инструмента с лыской.
Сверло надежно фиксируется в корпусе держателя E1 VDI при помощи винтов, а конструкция позволяет осуществлять внутреннее охлаждение.
Дополнительный инструмент по стандарту VDI обеспечивает быструю замену и настройку инструмента, подходит для изделий любого производителя и является взаимозаменяемым.
Допуск внутреннего отверстия составляет H6.
Используя переходные втулки, можно значительно расширить функциональные возможности станка, фиксируя в держателе VDI типа E1 инструменты различного диаметра.
E1-50×32 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
10319,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

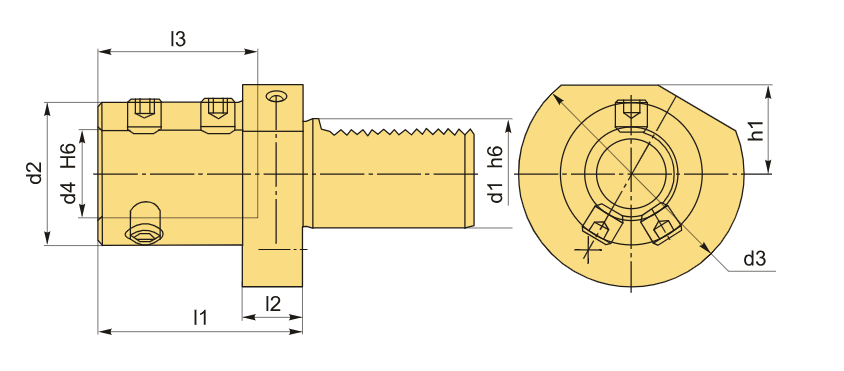

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 50 мм |
| D2 | 52 мм |
| Посадочный диаметр | 32 |
| D3 | 98 мм |
| d4 | 32 мм |
| H1 | 35 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 80 мм |
| L2 | 30 мм |
| L3 | 63 мм |
| Вес | 3.310 кг |
