Держатель VDI типа E1 предназначен для крепления инструмента с цилиндрическим хвостовиком диаметром 25 мм и имеет размеры хвостовика, соответствующие стандарту VDI50. Этот блок VDI в основном используется для фиксации корпусных сверл с U-образными сменными пластинами, однако он также подходит для крепления другого осевого инструмента с хвостовиками по стандарту DIN 6595, где требуется внутренняя подача смазочно-охлаждающей жидкости и хвостовик с пазом.
Инструмент надежно удерживается в держателе E1 VDI с помощью винтов, обеспечивая внутреннее охлаждение.
Стандартный вспомогательный инструмент VDI позволяет быстро менять и настраивать инструменты, что делает его совместимым с изделиями различных производителей и гарантирует взаимозаменяемость.
Допуск для внутреннего отверстия составляет H6.
С применением переходных втулок можно увеличить функциональность станка, зафиксировав в держателе VDI типа E1 инструменты различного диаметр
E1-50×25 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
10319,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

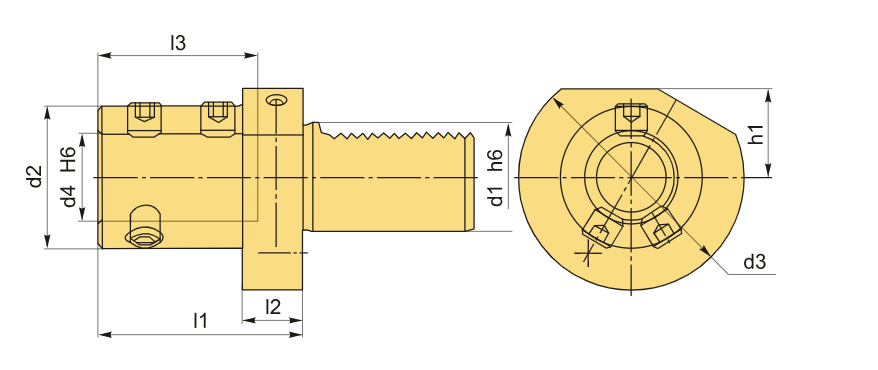

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 50 мм |
| D2 | 45 мм |
| Посадочный диаметр | 25 |
| D3 | 98 мм |
| d4 | 25 мм |
| H1 | 35 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 80 мм |
| L2 | 30 мм |
| L3 | 59 мм |
| Вес | 3.294 кг |
