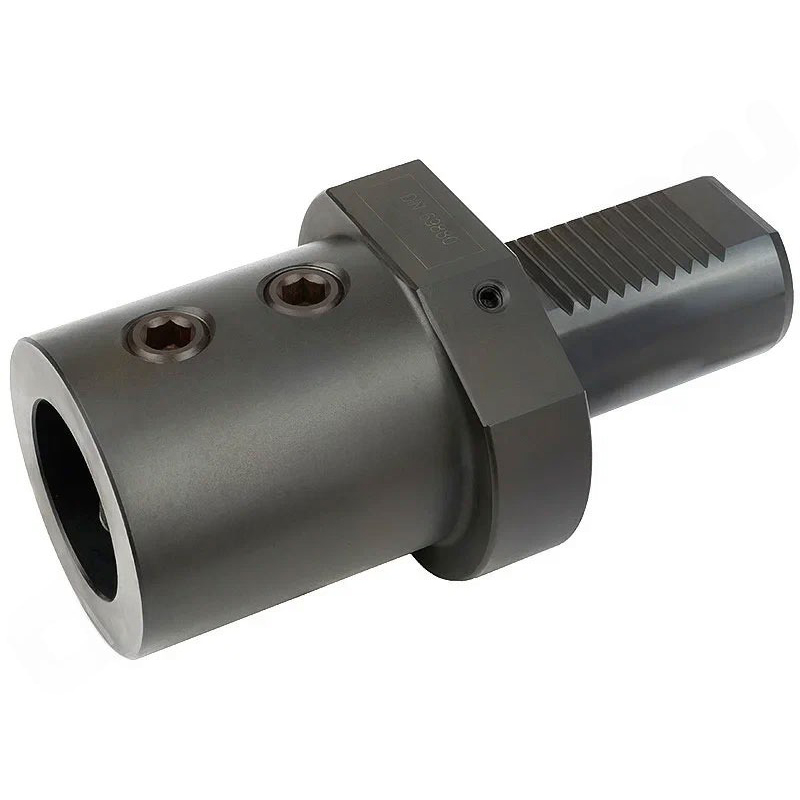

Держатель VDI типа E1 предназначен для крепления инструментов с цилиндрическим хвостовиком диаметром 20 мм и хвостовиком под стандарт VDI50. Он в основном используется для фиксации корпусных сверл с U-образными сменными пластинами, но также подходит и для другого осевого инструмента с хвостовиком по стандарту DIN 6595, когда необходимо внутреннее подведение охладителя и использование инструмента с шлицами.
Сверло надежно фиксируется в держателе E1 VDI с помощью винтов, обеспечивая внутреннее охлаждение.
Данный вспомогательный инструмент формата VDI позволяет осуществлять быструю замену и настройку инструмента, представляя универсальное решение для всех производителей и обеспечивая взаимозаменяемость.
Допуск внутреннего отверстия – H6.
Используя переходные втулки, можно расширить функциональность станка, зафиксировав в держателе VDI типа E1 инструменты различных диаметров.
E1-50×20 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
10319,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

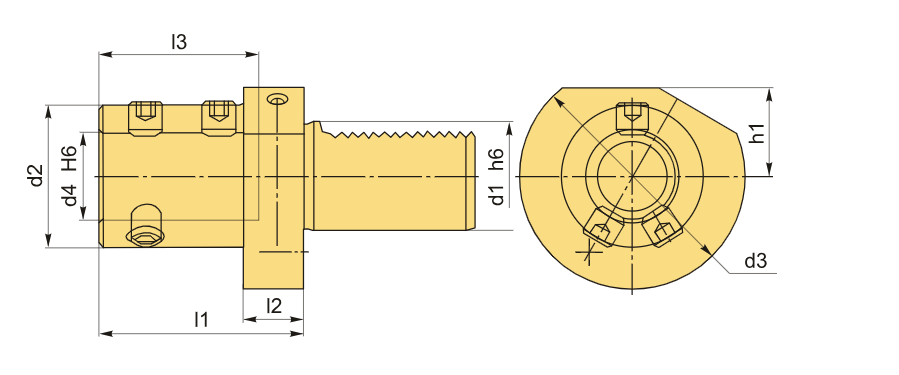

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 50 мм |
| D2 | 40 мм |
| Посадочный диаметр | 20 |
| D3 | 98 мм |
| d4 | 20 мм |
| H1 | 35 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 80 мм |
| L2 | 30 мм |
| L3 | 54 мм |
| Вес | 3.130 кг |
