Держатель VDI типа E1 предназначен для крепления инструментов с цилиндрическим хвостовиком диаметром 16 мм и размером хвостовика оправки VDI50. Этот блок VDI в основном используется для фиксации корпусных сверл с заменяемыми пластинами U-образной формы, но также подходит для удержания другого осевого инструмента с хвостовиком по стандарту DIN 6595, где необходима внутренняя подача охлаждающей жидкости и хвостовик инструмента с лыской.
Сверло надежно удерживается в корпусе держателя E1 VDI при помощи винтов, а также обеспечивается внутренняя система охлаждения.
Дополнительный инструмент стандарта VDI позволяет оперативно заменять и настраивать инструменты, обеспечивая совместимость с изделиями различных производителей и взаимозаменяемость.
Размер внутреннего отверстия имеет допуск H6.
С применением переходных втулок можно расширить функциональность станка, позволяя удерживать в держателе VDI типа E1 инструменты различных диаметров.
E1-50×16 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
10319,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

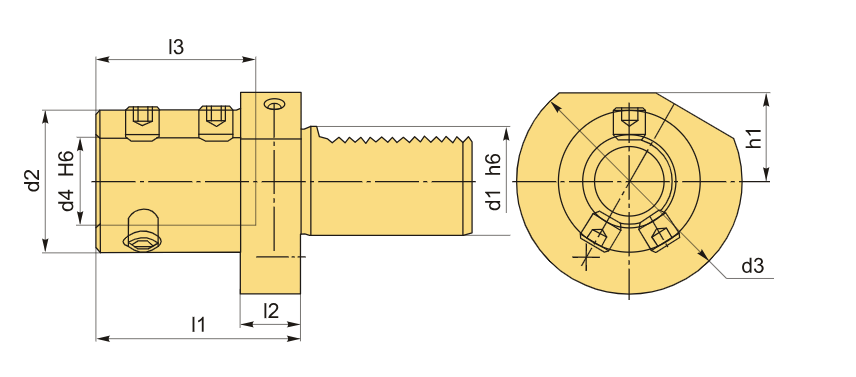

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 50 мм |
| D2 | 36 мм |
| Посадочный диаметр | 16 |
| D3 | 98 мм |
| d4 | 16 мм |
| H1 | 35 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 80 мм |
| L2 | 30 мм |
| L3 | 54 мм |
| Вес | 3.218 кг |
