Держатель VDI типа E1 предназначен для закрепления инструмента с цилиндрическим хвостовиком диаметром 50 мм и соответствует стандарту хвостовиков VDI40. Он в основном используется для фиксации корпусных сверл с заменяемыми пластинами U-образной формы, но также подходит для удержания различных осевых инструментов с хвостовиками по DIN 6595, где необходимо внутренняя подача смазочно-охлаждающей жидкости (СОЖ) и имеется хвостовик с прорезью.
Инструмент крепится внутри держателя E1 VDI надежно с помощью винтов, обеспечивая внутреннее охлаждение.
Дополнительный инструмент стандарта VDI обеспечивает быструю замену и настройку инструмента, совместим с изделиями разных производителей и может быть взаимозаменяемым.
Допуск для внутреннего отверстия составляет H6.
При использовании переходных втулок становится возможным расширение функционала станка, позволяя фиксировать в держателе VDI типа E1 инструменты с различными диаметрами.
E1-40×50 Держатель инструмента VDI для сверл, аксиальный купить в Екатеринбурге по цене
8957,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |

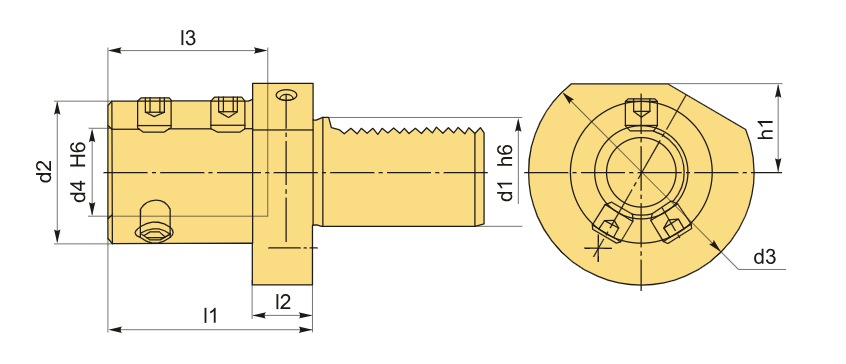

| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 75 мм |
| Посадочный диаметр | 50 |
| D3 | 83 мм |
| d4 | 50 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 100 мм |
| L2 | 22 мм |
| L3 | 83 мм |
| Вес | 2.944 кг |
