Держатель VDI типа E1 предназначен для крепления инструментов с цилиндрическим хвостовиком диаметром 40 мм, что соответствует размеру хвостовика оправки VDI40. Блок VDI в основном используется для фиксации корпусных сверл, оснащенных сменными пластинами U-формы, но также подходит для фиксации другого осевого инструмента с хвостовиком по стандарту DIN 6595, где необходимо внутреннее подведение СОЖ, а также инструментов с хвостовиками, имеющими лыску.
Сверло надежно закрепляется в корпусе держателя E1 VDI с помощью винтов, что обеспечивает эффективное внутреннее охлаждение.
Аксессуары стандарта VDI позволяют быстро осуществлять замену и наладку инструментов, они совместимы с любым производителем и обладают взаимозаменяемостью.
Допуск внутреннего отверстия составляет H6.
С применением переходных втулок можно расширить функциональные возможности станка, обеспечивая возможность фиксации в держателе VDI E1 инструментов различных диаметров.
E1-40×40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
8213,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

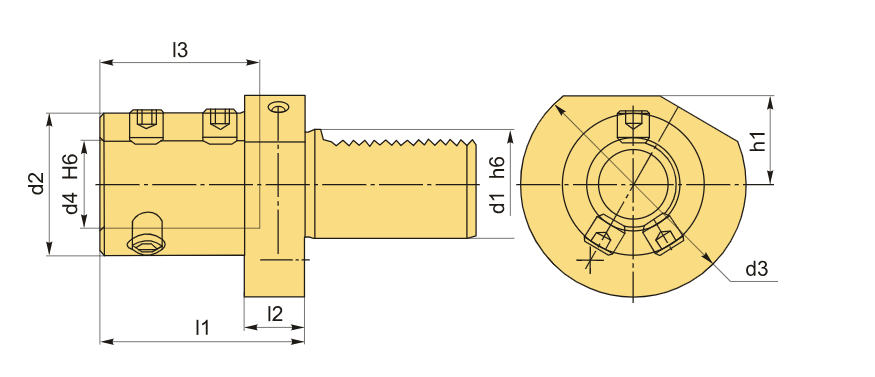

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 65 мм |
| Посадочный диаметр | 40 |
| D3 | 83 мм |
| d4 | 40 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 90 мм |
| L2 | 22 мм |
| L3 | 73 мм |
| Вес | 2.426 кг |
