Винтовой держатель VDI типа E1 предназначен для закрепления инструмента с цилиндрическим хвостовиком диаметром 32 мм, с размером хвостовика соответствующим стандарту VDI40. Блок VDI в основном используется для крепления корпусных сверл с U-образными сменными пластинами, однако также подходит для фиксации осевого инструмента с хвостовиком по стандарту DIN 6595, когда необходимо обеспечить внутреннее подводящее охлаждение и использование хвостовиков с лыской.
Сверло надежно удерживается в держателе E1 VDI с помощью винтов, обеспечивая внутреннее охлаждение.
Вспомогательное оборудование VDI позволяет быстро и легко менять и настраивать инструмент, подходит для продукции различных производителей и является взаимозаменяемым.
Допуск внутреннего отверстия составляет H6.
Используя переходные втулки, можно расширить функционал станка, закрепляя в держателе VDI E1 инструменты различных диаметров.
E1-40×32 Держатель инструмента VDI для сверл, аксиальный купить в Екатеринбурге по цене
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

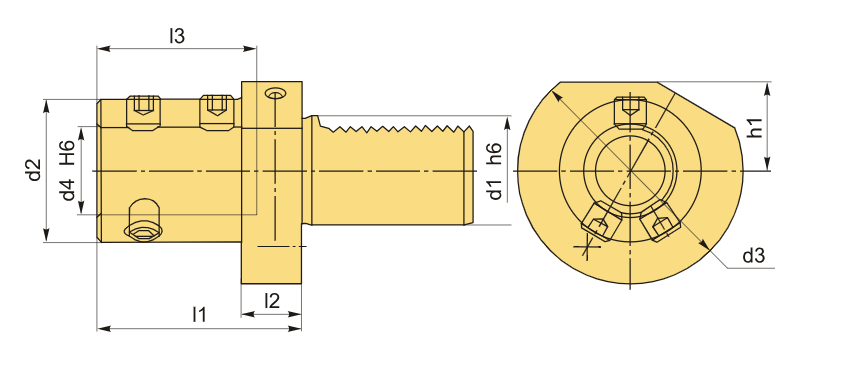

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 52 мм |
| Посадочный диаметр | 32 |
| D3 | 83 мм |
| d4 | 32 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 75 мм |
| L2 | 22 мм |
| L3 | 61 мм |
| Вес | 1.934 кг |
