Держатель VDI типа E1 предназначен для крепления инструмента с цилиндрическим хвостовиком диаметром 32 мм. Он совместим с хвостовиками оправки VDI40. Блок VDI в основном используется для фиксации корпусных сверл с заменяемыми U-образными пластинами, но также может быть применен для закрепления другого осевого инструмента с хвостовиками по стандарту DIN 6595, где требуется внутренняя подача охлаждающей жидкости и хвостовик с пазами.
Сверло надежно удерживается в корпусе держателя E1 VDI при помощи винтов, обеспечивая внутреннее охлаждение.
Вспомогательный инструмент стандарта VDI позволяет быстро менять и настраивать инструменты, подходит для продукции любого производителя и является взаимозаменяемым.
Допуск внутреннего отверстия соответствует стандарту H6.
Используя переходные втулки, вы можете расширить функциональные возможности станка, фиксируя в держателе VDI типа E1 инструменты различного диаметра.
E1-40×32 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
8213,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

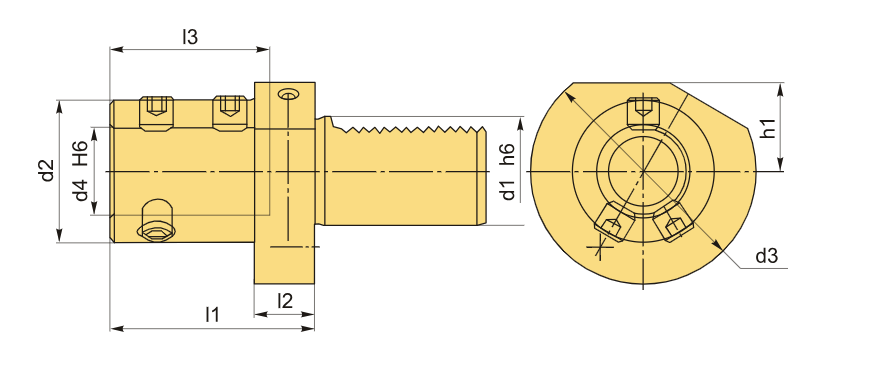

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 52 мм |
| Посадочный диаметр | 32 |
| D3 | 83 мм |
| d4 | 32 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 75 мм |
| L2 | 22 мм |
| L3 | 61 мм |
| Вес | 1.934 кг |
