Держатель VDI типа E1 предназначен для крепления инструментов с цилиндрическим хвостовиком диаметром 25 мм. Он выполнен с размером хвостовика, соответствующим стандарту VDI40. Блок VDI чаще всего используется для установки корпусных сверл с U-образными сменными пластинами, но также подходит для фиксации другого осевого инструмента с хвостовиком по стандарту DIN 6595, где необходима внутренняя подача охлаждающей жидкости, а хвостовик инструмента должен иметь шлицы.
Инструмент надежно закрепляется в держателе E1 VDI с помощью винтов, предусмотрено внутреннее охлаждение.
Данный вспомогательный инструмент стандарта VDI обеспечивает быструю замену и настройку инструмента, подходит для всех производителей и является взаимозаменяемым.
Допуск внутреннего отверстия составляет H6.
При помощи переходных втулок можно расширить функциональные возможности станка, используя в держателе VDI типа E1 инструменты различных диаметров.

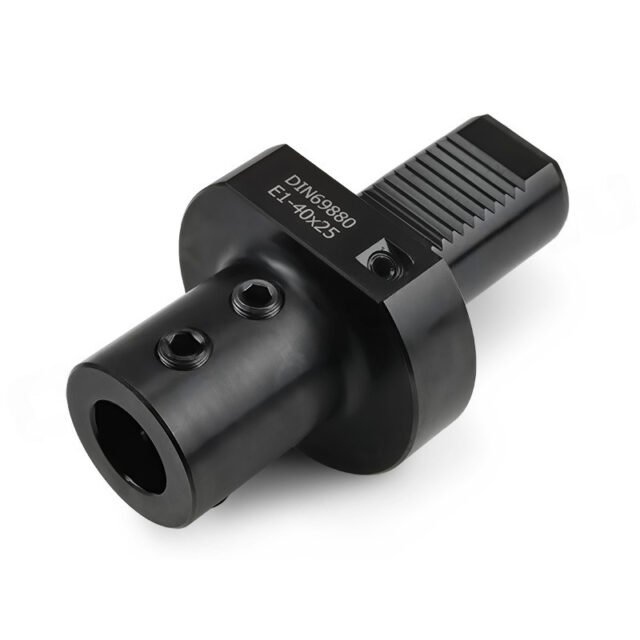

E1-40×25 Держатель инструмента VDI для сверл, аксиальный купить в Екатеринбурге по цене
5105,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

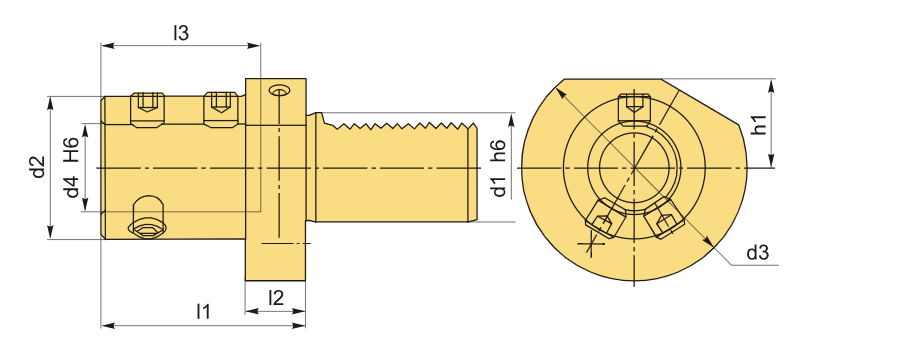

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 45 мм |
| Посадочный диаметр | 25 |
| D3 | 83 мм |
| d4 | 25 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 75 мм |
| L2 | 22 мм |
| L3 | 59 мм |
| Вес | 1.912 кг |
