Держатель VDI типа E1 предназначен для крепления инструмента с цилиндрическим хвостовиком диаметром 25 мм. Он соответствует размерам хвостовика оправки VDI40. Блок VDI чаще всего используется для фиксации корпусных сверл с U-образными сменными пластинами, однако также подходит для удержания другого осевого инструмента с хвостовиком по стандарту DIN 6595, требующего внутренней подачи охлаждающей жидкости, и хвостовиками с пазом.
Сверло надежно закрепляется в держателе E1 VDI с помощью винтов, обеспечивая внутреннее охлаждение.
Инструменты стандарта VDI легко заменяются и настраиваются, что делает их совместимыми с изделиями любых производителей и взаимозаменяемыми.
Допуск внутреннего отверстия составляет H6.
Для расширения функциональности станка можно использовать переходные втулки, что позволяет фиксировать в держателе VDI E1 инструменты различного диаметра.
E1-40×25 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
8213,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

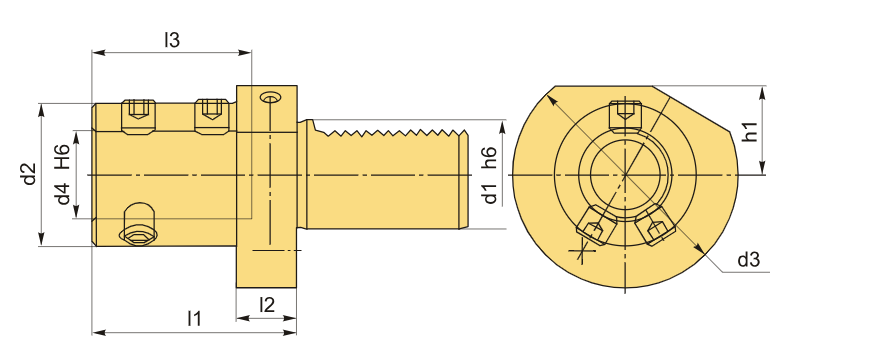

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 45 мм |
| Посадочный диаметр | 25 |
| D3 | 83 мм |
| d4 | 25 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 75 мм |
| L2 | 22 мм |
| L3 | 59 мм |
| Вес | 1.912 кг |
