Держатель VDI типа E1 предназначен для крепления инструмента с цилиндрическим хвостовиком диаметром 20 мм. Хвостовик соответствует размеру VDI40. Данный блок VDI чаще всего применяется для фиксации корпусных сверл с U-образными сменными пластинами, однако его также можно использовать для удержания другого осевого инструмента с хвостовиком по стандарту DIN 6595, где необходима внутренняя подача охлаждающей жидкости, а также для инструментов с хвостовиком с выборкой.
Сверло надежно фиксируется в корпусе держателя E1 VDI с помощью винтов, обеспечивая внутреннее охлаждение инструмента.
Вспомогательный инструмент по стандарту VDI способствует быстрой замене и настройке инструмента, совместим с продукцией любого производителя и обладает взаимозаменяемостью.
Допуск для внутреннего отверстия составляет H6.
При помощи переходных втулок возможно расширение функционала станка, позволяя фиксировать в держателе VDI типа E1 инструменты различных диаметров.
E1-40×20 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
8213,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

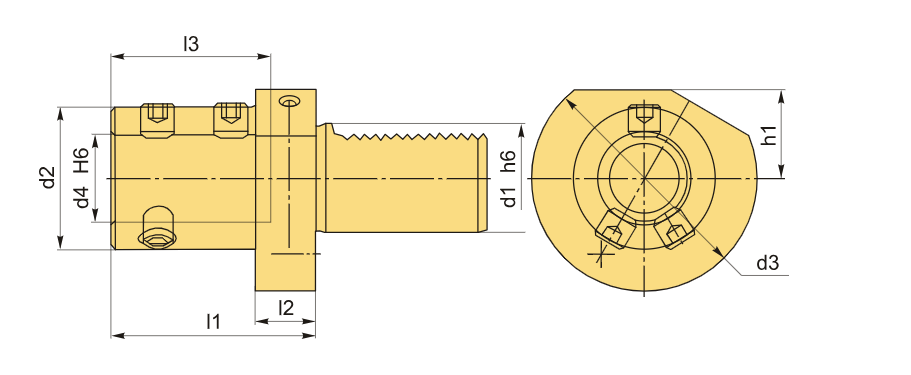

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 40 мм |
| Посадочный диаметр | 20 |
| D3 | 83 мм |
| d4 | 20 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 67 мм |
| L2 | 22 мм |
| L3 | 54 мм |
| Вес | 1.784 кг |
