Держатель VDI типа E1 предназначен для установки инструмента с цилиндрическим хвостовиком диаметром 16 мм и имеет соответствующий размер хвостовика для VDI40. Этот блок VDI чаще всего используется для закрепления корпусных сверл с заменяемыми пластинами U-образной формы, однако также подходит для фиксации другого осевого инструмента с хвостовиком по стандарту DIN 6595, в случаях, когда необходима внутренняя подача охлаждающей жидкости и наличие шлица на хвостовике инструмента.
Сверло надежно удерживается в корпусе держателя E1 VDI с помощью винтов, а конструкция обеспечивает внутреннее охлаждение.
Инструмент, соответствующий стандарту VDI, облегчает быструю замену и настройку, что делает его совместимым с оборудованием различных производителей и взаимозаменяемым.
Допуск внутреннего отверстия составляет H6.
Путем использования переходных втулок можно увеличить функциональность станка, закрепляя в держателе VDI типа E1 инструменты различных диаметров.
E1-40×16 Держатель инструмента VDI для сверл, аксиальный купить в Екатеринбурге по цене
5139,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

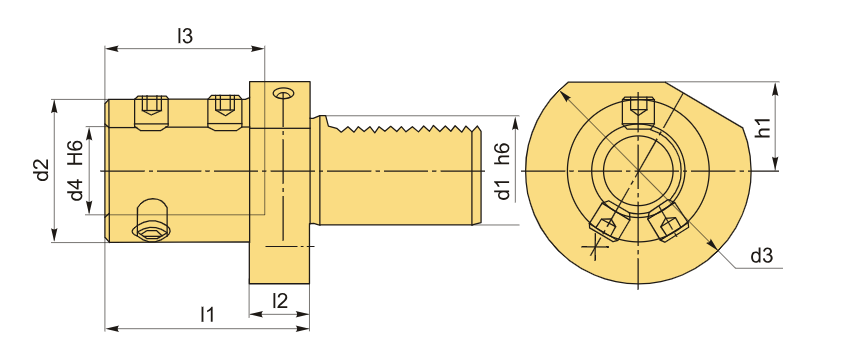

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 40 мм |
| D2 | 36 мм |
| Посадочный диаметр | 16 |
| D3 | 83 мм |
| d4 | 16 мм |
| H1 | 32.5 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 66 мм |
| L2 | 22 мм |
| L3 | 54 мм |
| Вес | 1.744 кг |
