Держатель VDI типа E1 предназначен для крепления инструментов с цилиндрическим хвостовиком диаметром 40 мм. Хвостовик соответствует стандарту VDI30. Этот блок VDI чаще всего используется для зажима корпусных сверл с U-образными сменными пластинами, но также может применяться для фиксации другого типа осевого инструмента с хвостовиком по стандарту DIN 6595, где предполагается внутренняя подача охлаждающей жидкости, и для инструментов с хвостовиками, имеющими шпонку.
Инструмент надежно фиксируется в держателе E1 VDI при помощи винтов, что обеспечивает надежное внутреннее охлаждение.
Дополнительные инструменты формата VDI обеспечивают быструю замену и настройку инструмента, что делает их совместимыми с различными производителями и взаимозаменяемыми.
Допуск внутреннего отверстия составляет H6.
С помощью переходных втулок вы можете расширить функциональные возможности станка, используя держатель VDI типа E1 для фиксации инструментов различных диаметров
E1-30×40 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
7582,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |

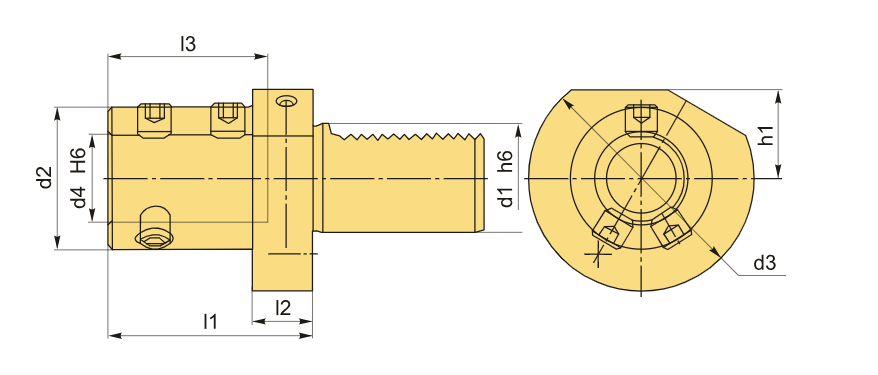

| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | 65 мм |
| Посадочный диаметр | 40 |
| D3 | 68 мм |
| d4 | 40 мм |
| H1 | 28 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 90 мм |
| L2 | 22 мм |
| L3 | 72 мм |
| Вес | 1.912 кг |
