Держатель типа VDI E1 предназначен для фиксации инструмента с цилиндрическим хвостовиком диаметром 32 мм, соответствующим размеру хвостовика оправки VDI30. Главное предназначение блока VDI – это удержание корпусных сверл с U-образными сменными пластинами, однако он также подходит для фиксации другого осевого инструмента с хвостовиком по стандарту DIN 6595, где необходима внутренняя подача охлаждающей жидкости, а также при наличии лыски на хвостовике инструмента.
Инструмент надежно закрепляется в держателе E1 VDI с помощью винтов, а система внутреннего охлаждения обеспечивает эффективный отвод тепла.
Данный вспомогательный инструмент стандарта VDI обеспечивает быструю замену и настройку инструмента, что делает его совместимым с продукцией различных производителей и взаимозаменяемым.
Допуски внутреннего отверстия составляют H6.
Используя переходные втулки, вы можете расширить функциональные возможности станка, зафиксировав в держателе VDI E1 инструмент различного диаметра.
E1-30×32 Держатель инструмента VDI для сверл, аксиальный купить в Екатеринбурге по цене
4496,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

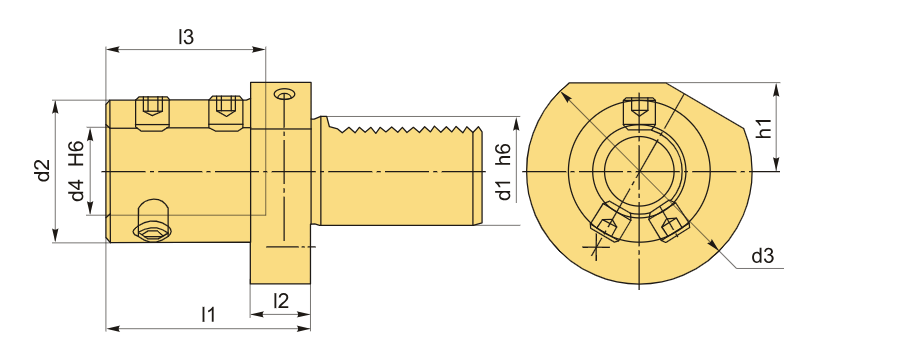

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | 52 мм |
| Посадочный диаметр | 32 |
| D3 | 68 мм |
| d4 | 32 мм |
| H1 | 28 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 75 мм |
| L2 | 22 мм |
| L3 | 61 мм |
| Вес | 1.142 кг |
