Держатель VDI типа E1 предназначен для монтажа инструмента с цилиндрическим хвостовиком диаметром 25 мм. Он соответствует размерам хвостовика VDI30. Блок VDI в основном используется для надежной фиксации корпусных сверл с U-образными сменными пластинами, и также может применяться для удержания другого осевого инструмента с хвостовиком по стандарту DIN 6595, где необходима внутренняя подача охлаждающей жидкости и хвостовик инструмента с шлицами.
Сверло надежно фиксируется в держателе E1 VDI при помощи винтов, что обеспечивает внутреннее охлаждение.
Инструменты стандарта VDI обеспечивают быструю замену и настройку, подходят для продукции любых производителей и обладают взаимозаменяемостью.
Допуск внутреннего отверстия составляет H6.
При помощи переходных втулок можно значительно расширить функционал станка, зафиксировав в держателе VDI типа E1 инструменты различных диаметров.
E1-30×25 Держатель инструмента VDI для сверл, аксиальны купить в Екатеринбурге по цене
4626,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

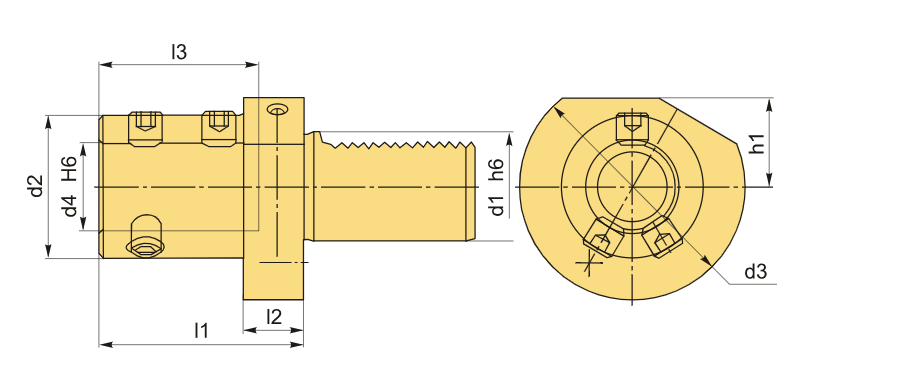

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | 45 мм |
| Посадочный диаметр | 25 |
| D3 | 68 мм |
| d4 | 25 мм |
| H1 | 28 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 71 мм |
| L2 | 22 мм |
| L3 | 58 мм |
| Вес | 1.260 кг |
