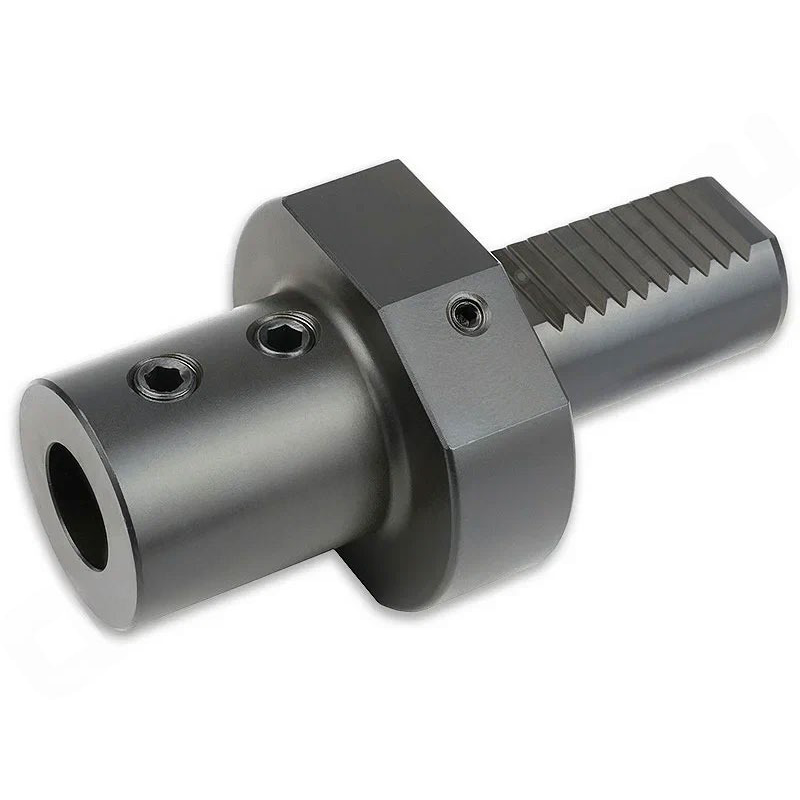

Держатель VDI типа E1 предназначен для крепления инструментов с цилиндрическим хвостовиком диаметром 20 мм. Хвостовик оправки соответствует стандарту VDI30. Этот блок VDI обычно используется для фиксации корпусных сверл с U-образными сменными пластинами, но также может применяться для крепления другого осевого инструмента с хвостовиками, соответствующими стандарту DIN 6595, которым требуется подача охлаждающей жидкости через внутренние каналы и наличие шлица.
Инструмент надежно фиксируется в держателе E1 VDI с помощью винтов, что обеспечивает эффективное внутреннее охлаждение.
Вспомогательный инструмент стандартов VDI позволяет производить быструю замену и настройку инструмента, будучи совместимым с изделиями различных производителей и обладая взаимозаменяемостью.
Допуск для внутреннего отверстия составляет H6.
Кроме того, с помощью переходных втулок можно расширить функциональные возможности станка, закрепляя в держателе VDI типа E1 инструменты различных диаметров.
E1-30×20 Держатель инструмента VDI для сверл, аксиальны купить в Екатеринбурге по цене
4496,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

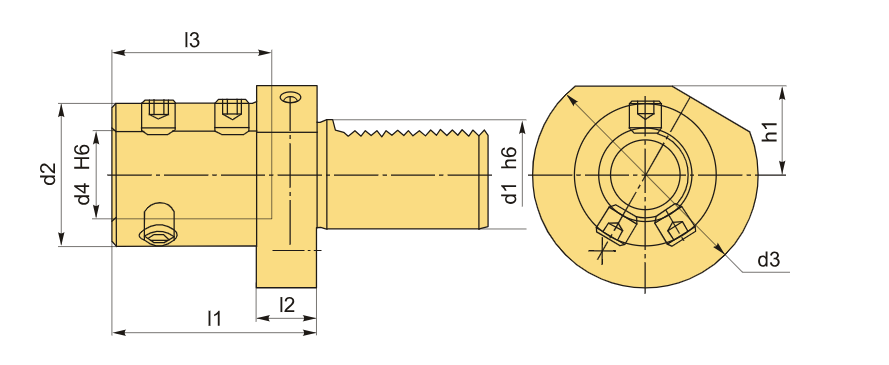

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 30 мм |
| D2 | 40 мм |
| Посадочный диаметр | 20 |
| D3 | 68 мм |
| d4 | 20 мм |
| H1 | 28 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 67 мм |
| L2 | 22 мм |
| L3 | 54 мм |
| Вес | 1.200 кг |
| Габариты в упаковке (ДхШхВ) | 12x8x8 см |
