Резцедержатель с цилиндрическим хвостовиком VDI типа E1 предназначен для установки инструмента с диаметром хвостовика 25 мм. Хвостовик оправки соответствует стандарту VDI20. Этот блок VDI чаще всего применяется для фиксации корпусных сверл, имеющих сменные пластины U-образной формы. Однако его также можно использовать для закрепления другого осевого инструмента с хвостовиком по стандарту DIN 6595, при этом обеспечивается подача охлаждающей жидкости внутрь и используется инструмент с лыской.
Корпус держателя E1 VDI надежно удерживает сверло с помощью винтов и обеспечивает внутреннее охлаждение.
Дополнительный инструмент, соответствующий стандарту VDI, позволяет мгновенно заменить и настроить инструмент, подходит для изделий любых производителей и является взаимозаменяемым.
Внутреннее отверстие имеет допуск H6.
С использованием переходных втулок можно расширить функциональность станка, устанавливая в держатель VDI формы E1 инструменты разных диаметров.
E1-20×25 Держатель инструмента VDI для сверл, аксиальный купить в Екатеринбурге по цене
6262,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

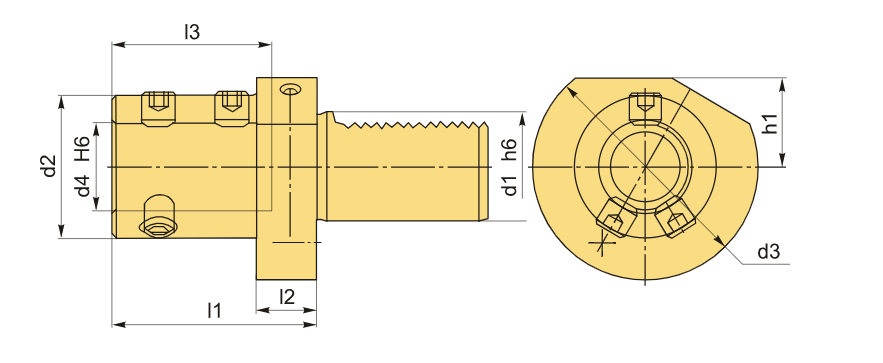

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | E1 |
| Тип держателя | Стационарный |
| B1 | — мм |
| b2 | — мм |
| b3 | — мм |
| d1 | 20 мм |
| D2 | 45 мм |
| Посадочный диаметр | 25 |
| D3 | 50 мм |
| d4 | 25 мм |
| H1 | 23 мм |
| h5 | — мм |
| h6 | — мм |
| l1 | 71 мм |
| L2 | 18 мм |
| L3 | 58 мм |
| Вес | 0.812 кг |
