Инструментальный модуль для токарного станка с числовым программным управлением — держатель инструмента BMT65-OD25-75, предназначенный для внешней обработки. Это односторонний радиальный держатель, который функционирует в статическом режиме и предоставляет возможность внешнего охлаждения. Его размеры составляют 96х131х75 мм.
Данный статический держатель идеально подходит для наружной токарной обработки и совместим с такими станками, как Spinner, Victor, Jyoti, DOOSAN, Hardinge и Samsung (SMEC). Стационарный инструментальный блок BMT-OD предназначен для крепления проходных резцов и державок с прямоугольным или квадратным сечением хвостовика, которые располагаются радиально относительно заготовки на револьверных головках типа BMT токарных станков или центров.
Прижимная планка, входящая в комплект, обеспечивает возможность работы как с левыми, так и с правыми резцами. Инструментальный модуль предназначен для токарных станков, оснащенных осью Y. В установочные пазы можно монтировать различные проходные резцы, например, черновые и чистовые, что позволяет регулировать их высоту в центре детали путем перемещения по оси Y.
Следует отметить, что подобные модули требуют внимательно настройки, так как все резцы располагаются близко друг к другу, а также к другим компонентам станка и обрабатываемой заготовке.
Держатель токарного инструмента BMT65-OD25-75 96х131х75, стационарный, наружный, радиальный BRIGHT-TOOLS купить в Екатеринбурге по цене
28080,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

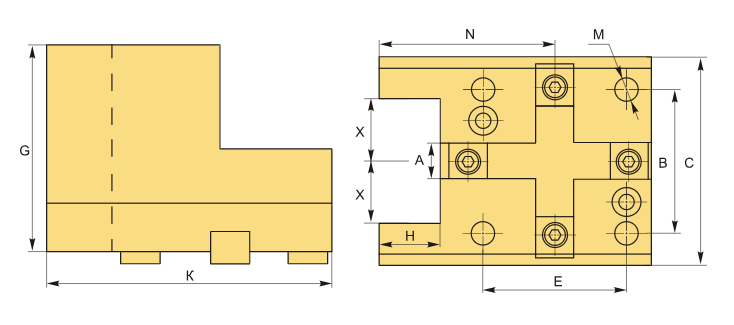

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внешнее |
| Позиционирование | Радиальный |
| Тип держателя | Стационарный |
| Серия блока | BMT-OD |
| C | 96 мм |
| Посадка инструмента | резцы с сечением 25х25 |
| K | 131 мм |
| N | 82 мм |
| G | 75 мм |
| H | 25 мм |
| X | 25 мм |
| A | 18 мм |
| B | 73 мм |
| E | 70 мм |
| M | 12 мм |
| Вес | 4.885 кг |
