Инструментальный блок для токарного станка с числовым программным управлением (ЧПУ) представляет собой держатель инструмента BMT55-C8032, предназначенный для наружной обработки. Он имеет одностороннюю, радиальную конструкцию и статический тип, обеспечивая внешнее охлаждение. Габариты данного изделия составляют 105x135x80 мм.
Этот стационарный держатель идеально подходит для наружной токарной обработки и совместим с широким спектром станков, включая Spinner, Victor, Jyoti, DOOSAN, Hardinge и Samsung (SMEC). Инструментальный блок BMT-C предназначен для крепления проходных резцов или державок с прямоугольным или квадратным сечением хвостовика, устанавливаемых в радиальном направлении к заготовке на револьверных головках типа BMT токарных станков или центрах.
В комплект входит прижимная планка, что позволяет использовать как левые, так и правые резцы. Данный блок предназначен для токарных станков, оснащенных осью Y, что позволяет устанавливать проходные резцы различных типов (например, черновые и чистовые) и, благодаря движению по оси Y, выводить их вершины в центр обрабатываемой детали.
Необходимо отметить, что такие блоки требуют внимательной настройки, так как все резцы размещаются в близком расстоянии друг к другу, а также к другим элементам станка и детали, что повышает требования к точности монтажа.
Держатель токарного инструмента BMT55-C8032 105х135х80, стационарный, наружный, радиальный купить в Екатеринбурге по цене
20405,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT55 |
| Охлаждение | Внешнее |
| Позиционирование | Радиальный |
| Тип держателя | Стационарный |
| Серия блока | BMT-C |

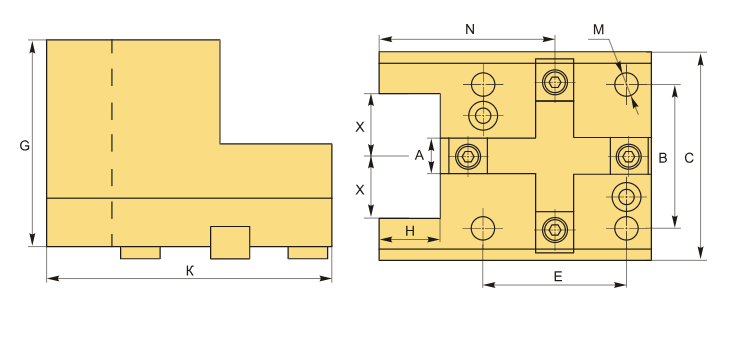

| C | 105 мм |
| Посадка инструмента | резцы с сечением 32х32 |
| K | 135 мм |
| N | 90 мм |
| G | 80 мм |
| H | 32 мм |
| X | 32 мм |
| A | 15 мм |
| B | 64 мм |
| E | 64 мм |
| M | 11 мм |
| Вес | 5.400 кг |
