Инструментальный блок для токарного станка с числовым программным управлением (ЧПУ) представляет собой односторонний радиальный держатель инструмента модели BMT55 C8020, предназначенный для наружной обработки. Этот статический держатель с возможностью подключения внешнего охлаждения имеет размеры 86х120х80 мм.
Данный стационарный держатель подходит для использования со следующими станками: Spinner, Victor, Jyoti, DOOSAN, Hardinge и Samsung (SMEC). Инструментальный блок BMT-C предназначен для крепления проходных резцов и адаптеров с прямоугольным или квадратным сечением хвостовика в радиальном направлении относительно заготовки, устанавливаемых на револьверных головках типа BMT.
В комплект входит прижимная планка, что позволяет использовать как левосторонние, так и правосторонние резцы.
Эти устройства предназначены для токарных станков, укомплектованных осью Y. В специализированные пазы можно устанавливать различные виды проходных резцов (например, для черновой и чистовой обработки), что позволяет за счёт перемещения по оси Y точно выводить их вершины в центр детали. Установка подобных блоков требует внимательности и аккуратности, поскольку все резцы располагаются близко друг к другу, а также могут находиться в непосредственной близости к другим компонентам станка и обрабатываемой заготовке.
Держатель токарного инструмента BMT55-C8020 86х120х80, стационарный, наружный, радиальный купить в Екатеринбурге по цене
13008,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

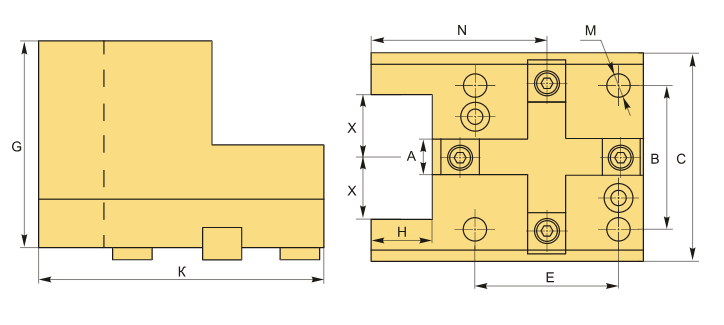

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT55 |
| Охлаждение | Внешнее |
| Позиционирование | Радиальный |
| Тип держателя | Стационарный |
| Серия блока | BMT-C |
| C | 86 мм |
| Посадка инструмента | резцы с сечением 20х20 |
| K | 120 мм |
| N | 76.5 мм |
| G | 80 мм |
| H | 20 мм |
| X | 20 мм |
| A | 15 мм |
| B | 64 мм |
| E | 64 мм |
| M | 10 мм |
| Вес | 3.900 кг |
