Инструментальный блок для токарного станка с ЧПУ представляет собой держатель BMT55-C6020, предназначенный для наружной обработки. Это односторонний радиальный статический держатель с системой внешнего охлаждения, предназначенный для призматического инструмента. Его размеры составляют 86х116х60 мм.
Этот статический держатель значится для наружной токарной обработки и хорошо совместим с такими станками, как Spinner, Victor, Jyoti, DOOSAN, Hardinge и Samsung (SMEC). Модель BMT-C используется для крепления проходных резцов или держателей с прямоугольным или квадратным сечением хвостовика в радиальном направлении относительно обрабатываемой детали на револьверных головках типа BMT.
К держателю прилагается прижимная планка, что позволяет работать как с левыми, так и с правыми резцами. Данный блок предназначен для токарных станков, оборудованных осью Y, и в пазы можно устанавливать различные типы проходных резцов, включая черновые и чистовые. Механизм по оси Y позволяет настраивать вершины резцов в центр детали.
Сложности при установке таких блоков требуют особого внимания, так как резцы располагаются близко друг к другу и к другим элементам станка, а также к обрабатываемой заготовке.
Держатель токарного инструмента BMT55-C6020 86х116х60, стационарный, наружный, радиальный купить в Екатеринбурге по цене
13373,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

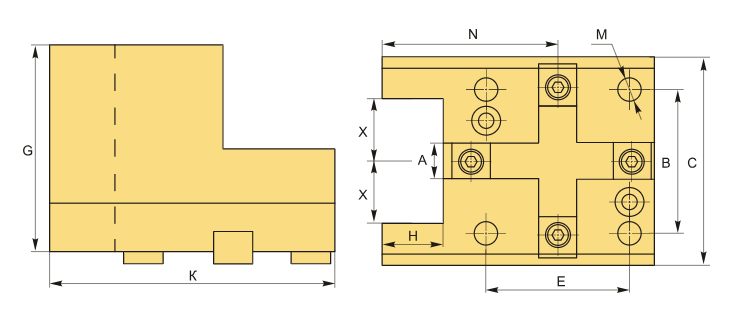

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT55 |
| Охлаждение | Внешнее |
| Позиционирование | Радиальный |
| Тип держателя | Стационарный |
| Серия блока | BMT-C |
| C | 86 мм |
| Посадка инструмента | резцы с сечением 20х20 |
| K | 116 мм |
| N | 70 мм |
| G | 60 мм |
| H | 20 мм |
| X | 20 мм |
| A | 15 мм |
| B | 64 мм |
| E | 64 мм |
| M | 10.8 мм |
| Вес | 3.070 кг |
