Инструментальный блок BMT40-C402055 представляет собой односторонний радиальный держатель для внешней токарной обработки, предназначенный для использования на токарных станках с ЧПУ. Его статическая конструкция оснащена внешней системой охлаждения, а размеры составляют 75х97х56 мм.
Этот стационарный держатель предназначен для наружного токарного процесса и совместим с такими станками, как Spinner, Victor, Jyoti, DOOSAN, Hardinge и Samsung (SMEC). Инструментальный блок BMT-C позволяет фиксировать проходные резцы и державки с прямоугольным или квадратным хвостовиком в радиальном направлении относительно обрабатываемой детали на револьверных головках BMT.
В комплект входит прижимная планка, что обеспечивает возможность использования как левых, так и правых резцов. Данный держатель разработан для токарных станков, оснащённых осью Y, позволяя устанавливать резцы различных типов (например, черновые и чистовые) и за счёт перемещения по оси Y выравнивать их вершины с центром заготовки.
Следует отметить, что настройка таких блоков требует особого внимания, поскольку все резцы располагаются близко друг к другу, а также к другим элементам станка и обрабатываемой детали.
Держатель токарного инструмента BMT40-C402055 75х97х56, стационарный, наружный, радиальный купить в Екатеринбурге по цене
12402,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT40 |
| Охлаждение | Внешнее |
| Позиционирование | Радиальный |
| Тип держателя | Стационарный |
| Серия блока | BMT-C |

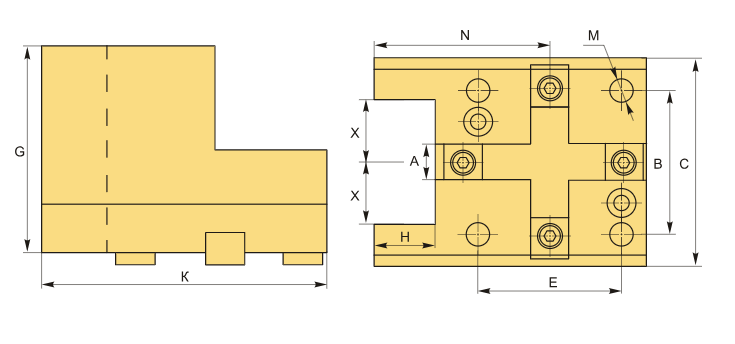

| C | 75 мм |
| Посадка инструмента | резцы с сечением 20х20 |
| K | 97 мм |
| N | 58 мм |
| G | 56 мм |
| H | 20 мм |
| X | 20 мм |
| A | 12 мм |
| B | 50 мм |
| E | 60 мм |
| M | 9 мм |
| Вес | 2.170 кг |
