Инструментальный блок для токарного станка с ЧПУ — держатель расточных резцов BMT65-B8540. Этот статический, аксиальный держатель оснащен внешним подводом охлаждающей жидкости и имеет размеры 115х98х115 мм. Межосевое расстояние составляет 85 мм, а размер сечения — 40 мм.
Стационарный держатель BMT65-B8540 предназначен для расточного инструмента и совместим с оборудованием таких марок, как DOOSAN, Hardinge, Victor и Samsung (SMEC). Статический инструментальный блок BMT-B используется для надежной фиксации резцов, державок и прочего инструмента с цилиндрическим хвостовиком в осевом направлении относительно заготовки, и применяется на револьверных головках типа BMT в токарных станках и центрах.
Параметры центральной оси C:
- Цилиндричность центрального отверстия: 0,008 мм
- Параллелизм C-B: 0,01 мм
- Симметрия C-A: 0,01 мм
- Плоскостность нижней поверхности B: 0,01 мм
- Вертикальность нижней ключевой центральной линии A по отношению к A-B: 0,005 мм
Держатель расточного инструмента BMT65-B8540 115х98х115, стационарный, осевой (Копировать) купить в Екатеринбурге по цене
19512,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

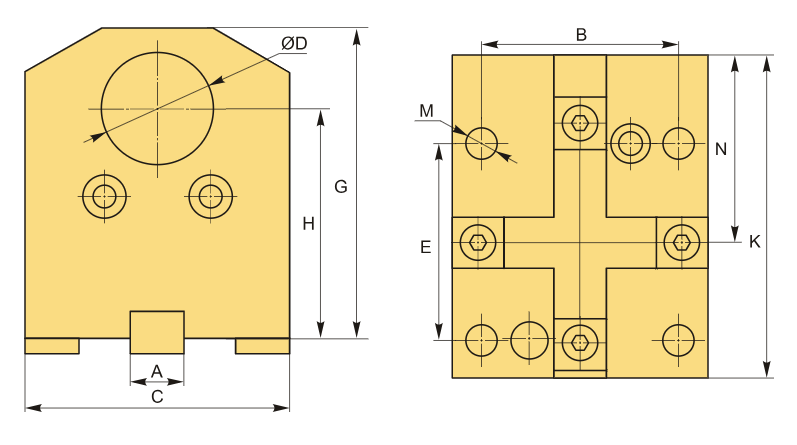

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внешнее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |
| C | 98 мм |
| Посадка инструмента | d40 |
| K | 115 мм |
| G | 115 мм |
| H | 85 мм |
| Диаметр, D | 40 мм |
| A | 18 мм |
| B | 73 мм |
| E | 70 мм |
| M | 13 мм |
| Вес | 6.500 кг |
