Инструментальный блок для токарного станка с числовым программным управлением, держатель расточных резцов BMT65-B6040. Он представляет собой статическое аксиальное устройство с внутренним подводом охлаждающей жидкости. Размеры блока составляют 98х100х95 мм, межосевое расстояние — 60 мм, а размер сечения — 40 мм.
Держатель BMT65 для расточного инструмента предназначен для использования со следующими станками: DOOSAN, Hardinge, Spinner, Victor и Samsung (SMEC). Этот статический инструментальный блок BMT-B обеспечивает надежную фиксацию резцов, держателей и другого инструмента с цилиндрическим хвостовиком в осевом направлении относительно заготовки на револьверных головках типа BMT токарных станков и центров.
Параметры центральной оси C:
- Цилиндричность центрального отверстия: 0,008
- Параллелизм C-B: 0,01
- Симметрия C-A: 0,01
- Плоскостность нижней поверхности B: 0,01
- Вертикальность нижней ключевой центральной линии A по отношению к A-B: 0,005
Держатель расточного инструмента BMT65-B6040 98х100х95, стационарный, осевой купить в Екатеринбурге по цене
23962,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

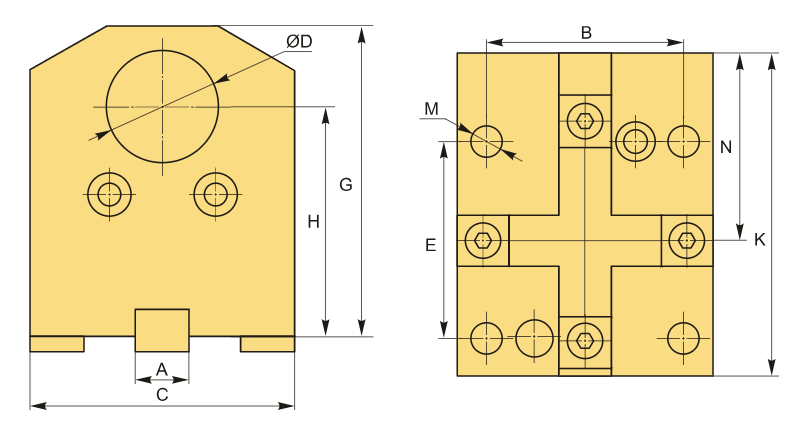

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внутреннее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |
| C | 98 мм |
| Посадка инструмента | d40 |
| K | 100 мм |
| N | 65 мм |
| G | 95 мм |
| H | 60 мм |
| Диаметр, D | 40 мм |
| A | 18 мм |
| B | 72 мм |
| E | 72 мм |
| M | 13 мм |
| Вес | 6.440 кг |
