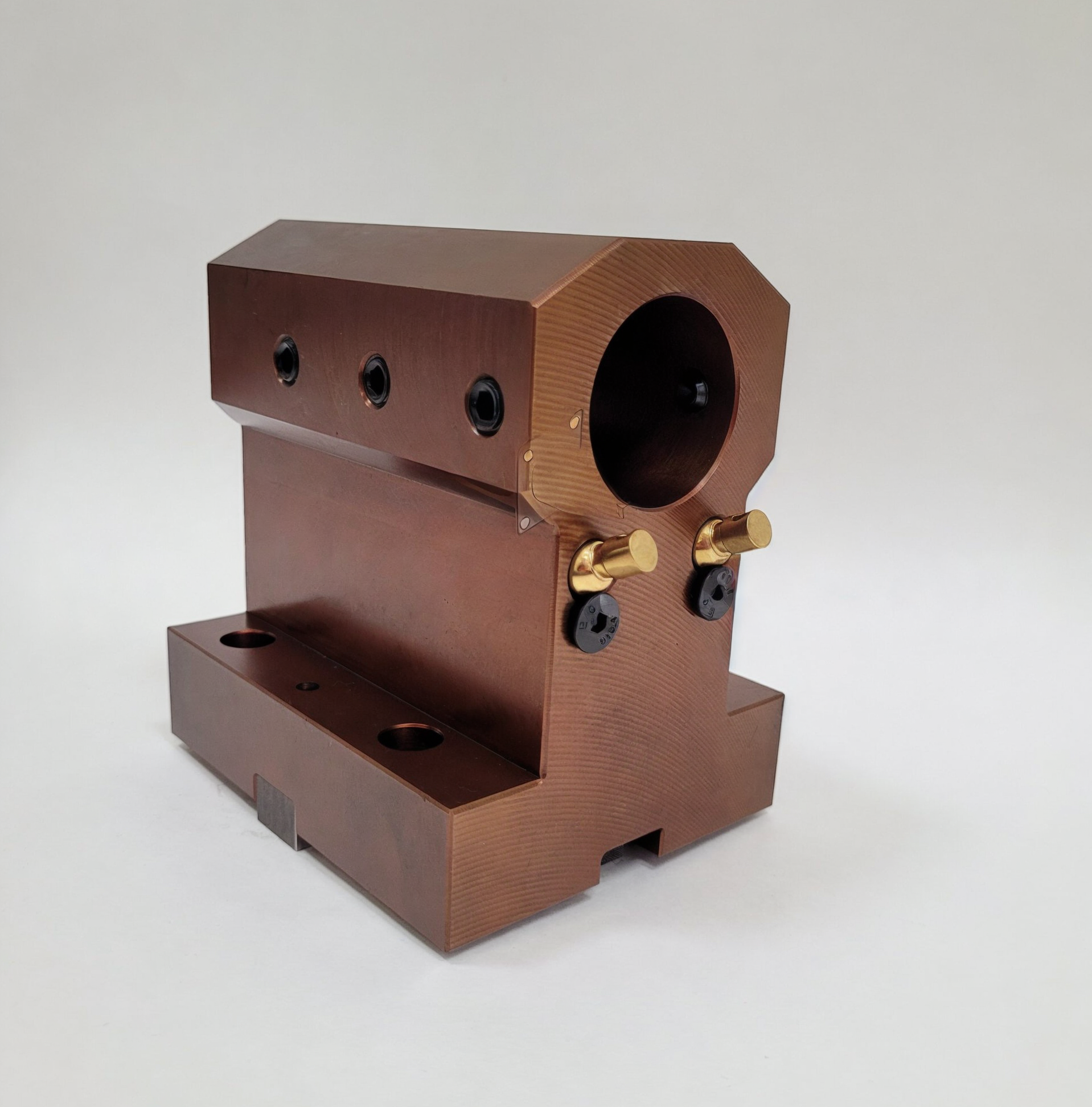

Инструментальный блок для токарного станка с ЧПУ представляет собой держатель расточных резцов модели BMT65-B50100. Он выполнен в статическом исполнении с аксиальной конфигурацией и внешним подведением СОЖ. Габариты изделия составляют 98х120х130 мм, а межосевое расстояние — 100 мм при сечении 50 мм.
Держатель BMT65 B50100 предназначен для расточного инструмента и совместим с такими станками, как DOOSAN, Hardinge, Spinner, Victor и Samsung (SMEC). Статический инструментальный блок BMT-B используется для надежной фиксации резцов, держателей и других инструментов с цилиндрическим хвостовиком в осевом направлении относительно заготовки на револьверных головках типа BMT, применяемых в токарных станках и центрах.
Параметры центральной оси C:
- Цилиндричность центрального отверстия — 0,008 мм
- Параллелизм C-B — 0,01 мм
- Симметрия C-A — 0,01 мм
- Плоскостность нижней поверхности B — 0,01 мм
- Вертикальность нижней ключевой центральной линии A по отношению к A-B — 0,005 мм.
Держатель расточного инструмента BMT65-B50100 98х120х130, стационарный, осевой купить в Екатеринбурге по цене
24780,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внешнее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |

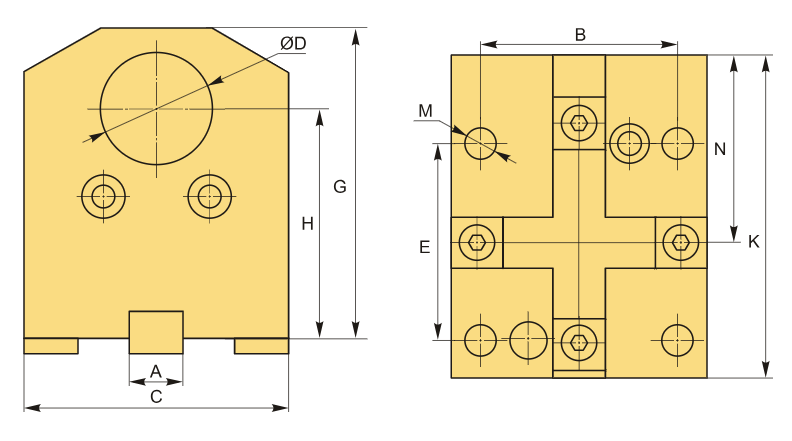

| C | 98 мм |
| Посадка инструмента | d50 |
| K | 120 мм |
| N | 65 мм |
| G | 130 мм |
| H | 100 мм |
| Диаметр, D | 50 мм |
| A | 18 мм |
| B | 73 мм |
| E | 70 мм |
| M | 12 мм |
| Вес | 6.500 кг |
