Инструментальный блок для ЧПУ токарного станка, предназначенный для держателя расточных резцов модели BMT55-B6532. Это статический, аксиальный блок с внутренним подводом жидкости для охлождения (СОЖ). Габаритные размеры составляют 86х105х95 мм, а межосевое расстояние — 70 мм, сечением 32 мм.
Держатель BMT55 для расточного инструмента является универсальным и совместим с различными токарными станками, такими как DOOSAN, Hardinge, Spinner, Victor и Samsung (SMEC). Статический инструментальный блок BMT-B фиксирует резцы, держалки и другие инструменты с цилиндрическим хвостовиком в осевом положении относительно заготовки на револьверных головках типа BMT станков и центров.
Параметры центральной оси C:
- Цилиндричность центрального отверстия: 0,008
- Параллелизм C-B: 0,01
- Симметрия C-A: 0,01
- Плоскостность нижней поверхности B: 0,01
- Вертикальность ключевой центральной линии A-B: 0,00
Держатель расточного инструмента BMT55-B6532 86х105х95, стационарный, осевой купить в Екатеринбурге по цене
20405,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

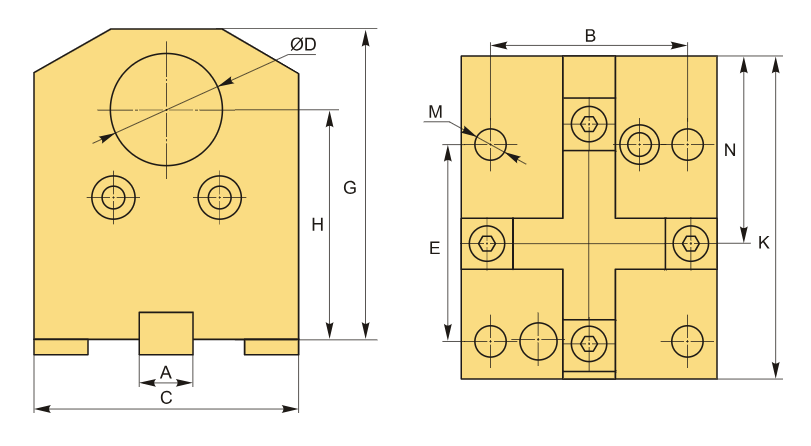

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внутреннее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |
| C | 86 мм |
| Посадка инструмента | d32 |
| K | 105 мм |
| N | 45 мм |
| G | 95 мм |
| H | 70 мм |
| Диаметр, D | 32 мм |
| A | 15 мм |
| B | 64 мм |
| E | 64 мм |
| M | 11 мм |
| Вес | 5.100 кг |
