Инструментальный блок BMT55-B6032 предназначен для токарных станков с числовым программным управлением и используется в качестве держателя для расточных резцов. Он имеет статическую конструкцию, аксиальную форму и внешний подвод системы охлаждения и смазки (СОЖ). Габариты данного блока составляют 105x86x90 мм, а межосевое расстояние — 60 мм, при этом размер сечения составляет 32 мм.
Данный стационарный держатель BMT55-B6032 подходит для использования на станках таких марок, как DOOSAN, Hardinge, Spinner, Victor и Samsung (SMEC). Он обеспечивает надежную фиксацию резцов, держателей и другого инструмента с цилиндрическим хвостовиком в осевом положении относительно обрабатываемой заготовки на револьверных головках типа BMT, жестко соединяя их с токарными станками и центрами.
Параметры центральной оси C:
- Цилиндричность центрального отверстия: 0,008 мм
- Параллелизм между C и B: 0,01 мм
- Симметрия между C и A: 0,01 мм
- Плоскостность нижней поверхности B: 0,01 мм
- Вертикальность нижней ключевой центральной линии A по отношению к A-B: 0,005 м
Держатель расточного инструмента BMT55-B6032 105х86х90, стационарный, осевой купить в Екатеринбурге по цене
11979,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

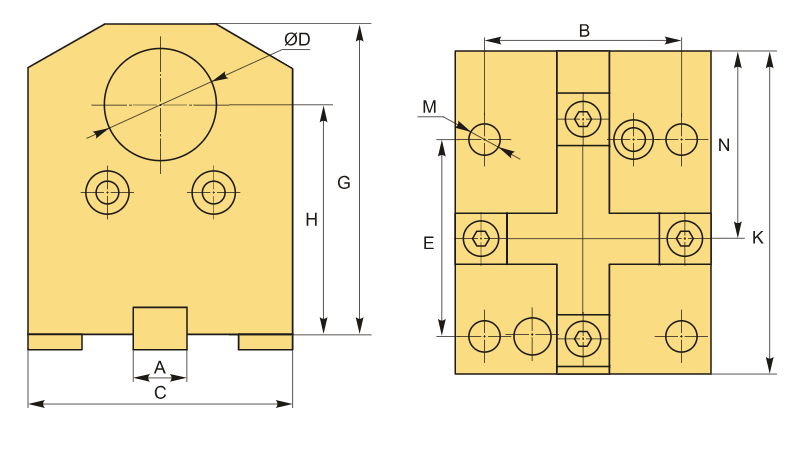

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внешнее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |
| C | 86 мм |
| Посадка инструмента | d32 |
| K | 105 мм |
| G | 90 мм |
| H | 60 мм |
| Диаметр, D | 32 мм |
| A | 15 мм |
| B | 64 мм |
| E | 64 мм |
| M | 11 мм |
| Вес | 4.900 кг |
