Инструментальный блок для токарных станков с ЧПУ, модель BMT45 B6532, представляет собой стационарный держатель для расточных резцов. Он имеет аксиальную конструкцию с внешним подводом охлаждающей жидкости. Размеры блок а составляют 95х75х88 мм, а межосевое расстояние составляет 65 мм при сечении 32 мм.
Данный держатель BMT45 B6532 для расточного инструмента совместим с такими станками, как DOOSAN, Hardinge, Spinner, Victor и Samsung (SMEC). Статический инструментальный блок BMT-B применяется для надежной фиксации резцов, держателей и другого инструмента с цилиндрическим хвостовиком, обеспечивая осевое положение относительно заготовки на револьверных головках типа BMT токарных станков и центров.
Ключевые параметры центральной оси C:
- Цилиндричность центрального отверстия: 0,008
- Параллелизм C-B: 0,01
- Симметрия C-A: 0,01
- Плоскостность нижней поверхности B: 0,01
- Вертикальность нижней ключевой центральной линии A-B: 0,005
Держатель расточного инструмента BMT45-B6532 95х75х88, стационарный, осевой купить в Екатеринбурге по цене
12052,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

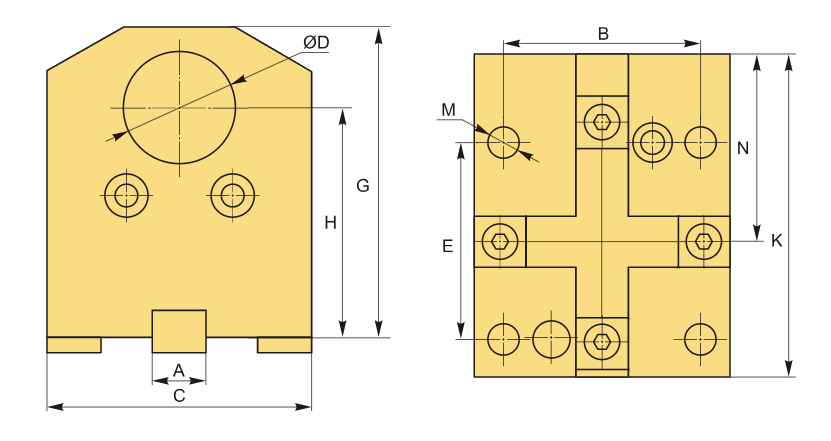

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внешнее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |
| C | 75 мм |
| Посадка инструмента | d32 |
| K | 95 мм |
| G | 88 мм |
| H | 65 мм |
| Диаметр, D | 32 мм |
| A | 15 мм |
| B | 58 мм |
| E | 58 мм |
| M | 9 мм |
| Вес | 3.700 кг |
