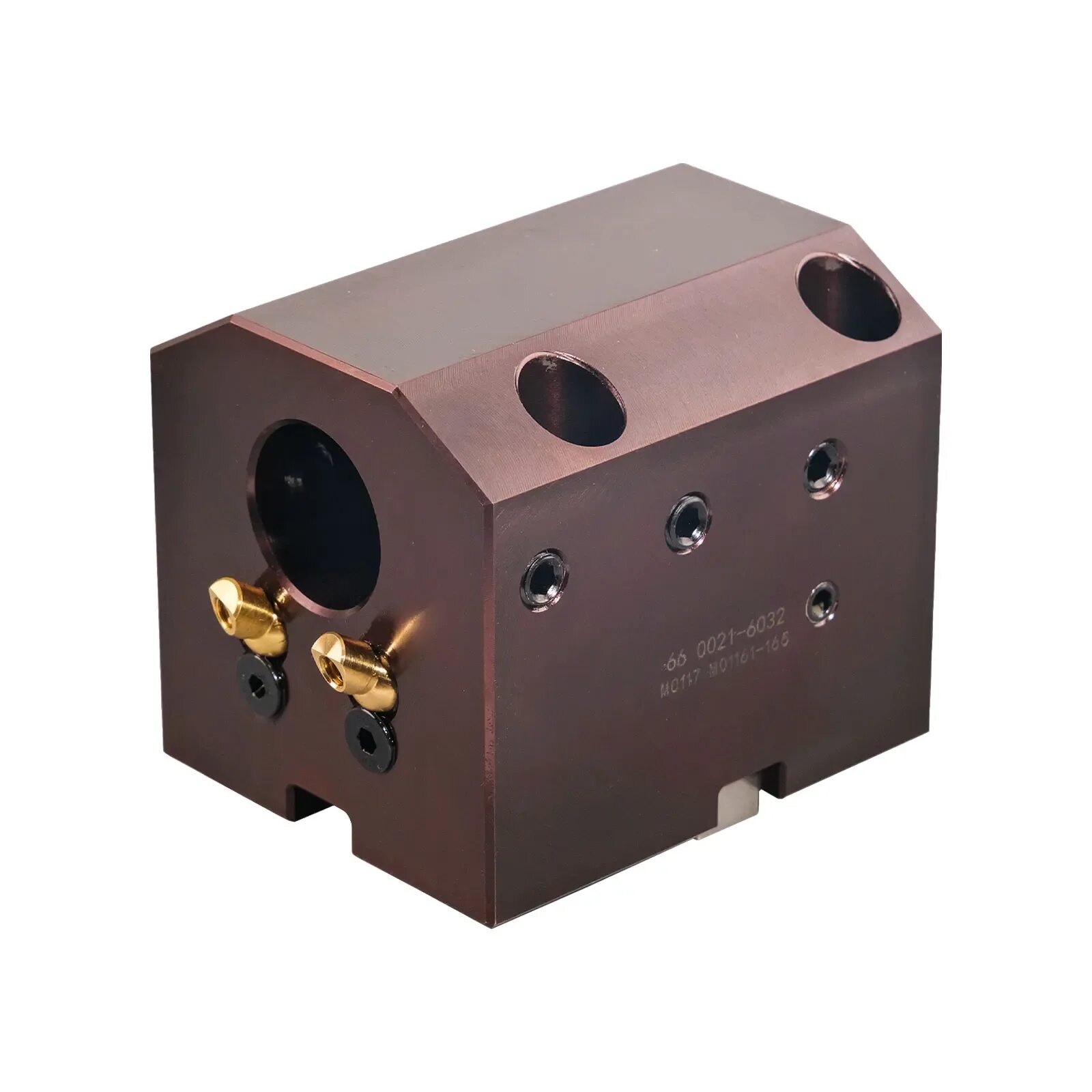

Инструментальный блок для токарного станка с числовым программным управлением, держатель расточных резцов модели BMT45-B6040. Он является статическим аксиальным устройством с внешним подводом охлаждающей жидкости. Габаритные размеры составляют 75х95х88 мм, межосевое расстояние – 60 мм, размер сечения – 40 мм.
Держатель BMT45 предусмотрен для расточного инструмента и совместим с такими станками, как DOOSAN, Hardinge, Spinner, Victor и Samsung (SMEC). Данный статический инструментальный блок BMT-B используется для надежного закрепления резцов, держателей и другого инструмента с цилиндрическим хвостовиком в осевом направлении относительно обрабатываемой заготовки на револьверных головках типа BMT, применяемых в токарных станках и центрах.
Параметры центральной оси C:
- Цилиндричность центрального отверстия: 0,008 мм
- Параллелизм C-B: 0,01 мм
- Симметрия C-A: 0,01 мм
- Плоскостность нижней поверхности B: 0,01 мм
- Вертикальность нижней ключевой центральной линии A относительно A-B: 0,005 мм
Держатель расточного инструмента BMT45-B6040 75х95х88, стационарный, осевой купить в Екатеринбурге по цене
11702,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Назначение BMT | BMT65 |
| Охлаждение | Внешнее |
| Позиционирование | Аксиальный (осевой) |
| Тип держателя | Стационарный |
| Серия блока | BMT-B |

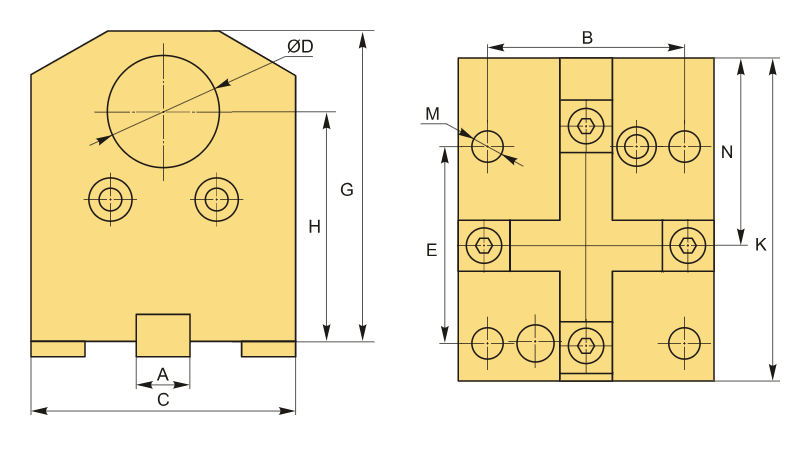

| C | 75 мм |
| Посадка инструмента | d40 |
| K | 95 мм |
| G | 88 мм |
| H | 60 мм |
| Диаметр, D | 40 мм |
| A | 15 мм |
| B | 58 мм |
| E | 58 мм |
| Вес | 3.350 кг |
