Резцедержатель VDI50 типа D2, многофункциональный, квадратной формы, предназначенный для работы слева, с обратным расположением. Это аксиально-радиальный держатель со штоком VDI. По своему назначению данный тип D2 аналогичен держателям коротких серий C3, C4 и B4. Его базовая опорная поверхность находится выше оси центров (оси вращения шпинделя), что делает его идеальным для наружной токарной обработки и торцевого точения. Высота держателя h1 составляет 32/25 мм (без проставки 32 мм, с проставкой 25 мм).
Резец устанавливается с пластиной вниз, при этом опорная поверхность находится над осью центров.
Универсальные оправки стандарта VDI применяются для широкого спектра наружной токарной обработки.
Данный резцедержатель обладает хвостовиком DIN 69880 (по ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки токарного станка.
На нижней части корпуса резцедержателя расположены несколько винтов, среди которых винт с пружиной фиксирует прихват в пазе, обеспечивая его плавное перемещение. Предусмотрено внутреннее отверстие для подвода смазочно-охлаждающей жидкости (СОЖ) в зону резания, с возможностью регулировки направления потока механическим поворотом шариков.
Вспомогательный инструмент стандарта VDI позволяет быстро и удобно заменять и настраивать инструмент, подходит для продукции различных производителей и является взаимозаменяемым.
D2-50x32x85 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
61074,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

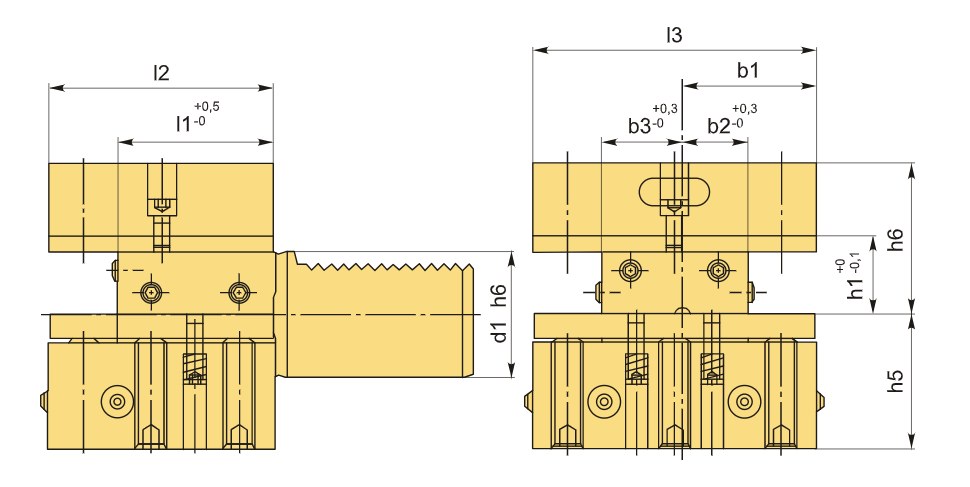

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | D2 |
| Тип держателя | Стационарный |
| B1 | 50 мм |
| b2 | 26 мм |
| b3 | 30.5 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 50 мм |
| h6 | 60 мм |
| l1 | 60 мм |
| L2 | 85 мм |
| L3 | 105 мм |
| Вес | 7.585 кг |
