Резцедержатель VDI30 типа D2 является многопозиционным и квадратным, с левосторонним обратным исполнением. Он представляет собой аксиально-радиальный держатель на хвостовике VDI. По своей конструкции D2 соответствует держателям коротких серий C3, C4 и B4. Базовая опорная поверхность данного устройства находится выше оси центров, что соответствует оси вращения шпинделя. Этот резцедержатель предназначен для наружной токарной обработки и торцевого точения и имеет высоту h1 20/16 мм (с проставкой 16 мм — 20 мм без проставки).
Установка режущего инструмента производится с пластиной вниз, а опорная поверхность резца расположена выше центра осей.
Универсальные оправки VDI применяются для разнообразных операций наружной токарной обработки.
Резцедержатель оборудован хвостовиком стандарта DIN 69880 (по ГОСТ 24900) с зубцами, который фиксируется в специальное отверстие револьверной головки станка.
В нижней части корпуса резцедержателя расположены несколько винтов, среди которых винт с пружиной фиксирует прихват в пазе, обеспечивая его плавное перемещение. Также есть внутреннее отверстие для подачи охлаждающей жидкости в зону обработки, регулируемое изменением направления потока при помощи поворота шариков.
Вспомогательный инструмент стандарта VDI оптимизирует процесс замены и настройки инструмента, подходит для любого производителя и обладает высокими показателями взаимозаменяемости.
D2-30x20x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
27378,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

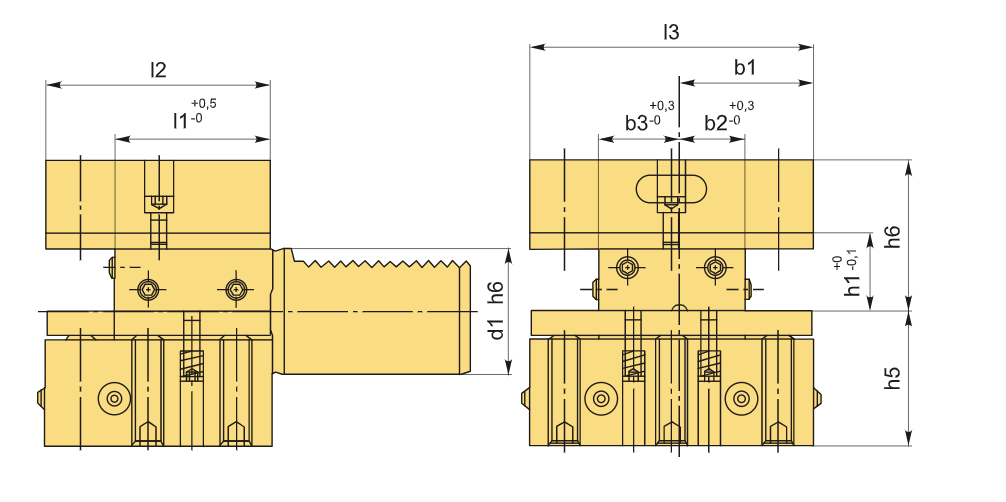

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | D2 |
| Тип держателя | Стационарный |
| B1 | 35 мм |
| b2 | 17 мм |
| b3 | 23 мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 20/16 мм |
| h5 | 35 мм |
| h6 | 38 мм |
| l1 | 42 мм |
| L2 | 60 мм |
| L3 | 76 мм |
| Вес | 2.298 кг |
