Резцедержатель VDI50 типа D1, выполненный в многопозиционном квадратном правом формате. Это аксиально-радиальный держатель с хвостовиком стандарта VDI. Форма D1 по своему предназначению аналогична держателям коротких серий C1, C2 и B1. Базовая опорная поверхность располагается ниже оси центров (оси вращения шпинделя), что делает его подходящим для наружной токарной обработки и торцевого точения. Высота h1 составляет 32/25 мм (с проставкой — 25 мм, без проставки — 32 мм).
Резец устанавливается пластиной вверх, при этом опорная поверхность резца находится ниже оси центров.
Универсальный тип оправок VDI предназначен для выполнения различных работ по наружной токарной обработке.
Данный резцедержатель оснащен хвостовиком по стандарту DIN 69880 (по ГОСТ 24900) с зубцами, который фиксируется в специальном гнезде револьверной головки станка.
На верхней части корпуса резцедержателя расположены несколько винтов, один из которых с пружиной фиксирует прихват в пазе и обеспечивает его плавное перемещение. Также присутствует внутреннее отверстие для подвода охлаждающей жидкости в зону резания, с возможностью регулировки направления потока путем поворота шариков.
Дополнительный инструмент по стандарту VDI обеспечивает быструю замену и настройку инструмента, подходит для любых производителей и является взаимозаменяемым.
D1-50x32x85 Держатель инструмента VDI двойной универсальный, правый купить в Екатеринбурге по цене
10725,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

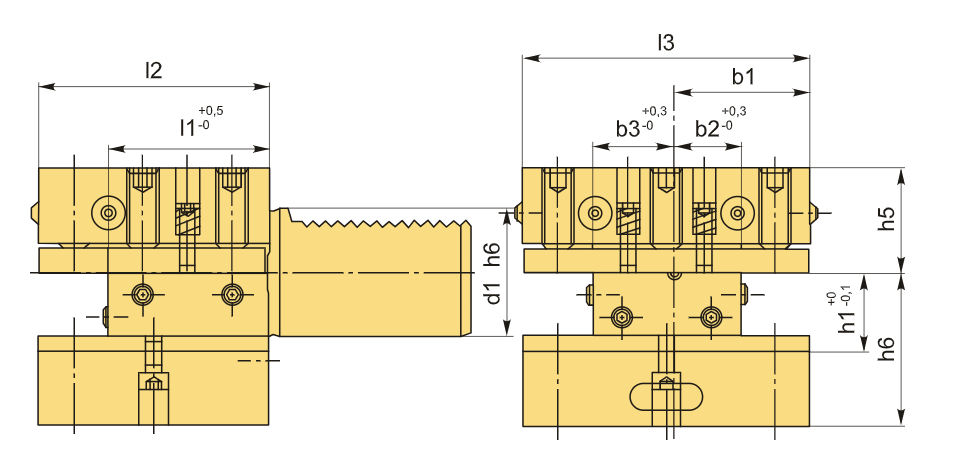

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | D1 |
| Тип держателя | Стационарный |
| B1 | 50 мм |
| b2 | 26 мм |
| b3 | 30.5 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 35 мм |
| h6 | 60 мм |
| l1 | 60 мм |
| L2 | 85 мм |
| L3 | 105 мм |
| Вес | 6.550 кг |
